Картофелесажалка своими руками ( 4 фото )
Картофелесажалка своими руками
Назначение этого простейшего механизма, напоминающего внешне обычную тачку— посадка картофеля. Благодаря ему отпадает утомительная и малопроизводительная ручная укладка клубней в борозду, сама работа становится намного легче, продуктивнее и протекает быстрее.

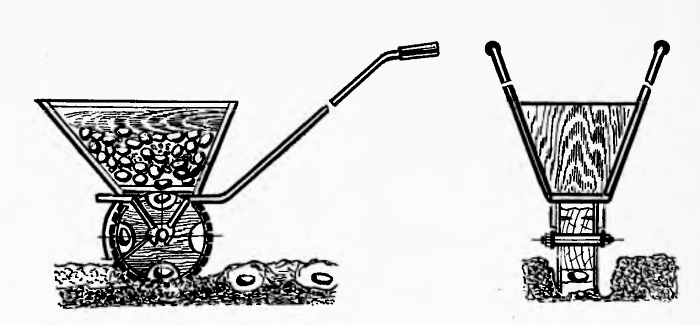

Посадка происходит во время движения: картофелины из кузова-бункера по одной попадают в углубления колеса — и оказываются в бороздке.
«Высаживающее» колесо состоит из трех частей — двух внешних металлических дисков с нарезанными по окружности зубьями-грунтозацепами и средней, выпиленной из доски толщиной 60 мм (или набранной из более тонких). По периферии деревянного диска делаются полукруглые пазы, соответствующие по размеру самой крупной из приготовленных к посадке картофелин.
Над колесом размещается бункер. Его можно изготовить из фанеры толщиной около 10 мм или приспособить для этого пластмассовое ведро, вырезав в его днище отверстие, соответствующее лункам в колесе.
Передняя часть колеса прикрыта изогнутым козырьком-щитком, препятствующим выпадению клубня из лунки раньше, чем она соприкоснется с грунтом. Чтобы посадочный материал не повреждался, дно бункера проложено резиновой лентой.

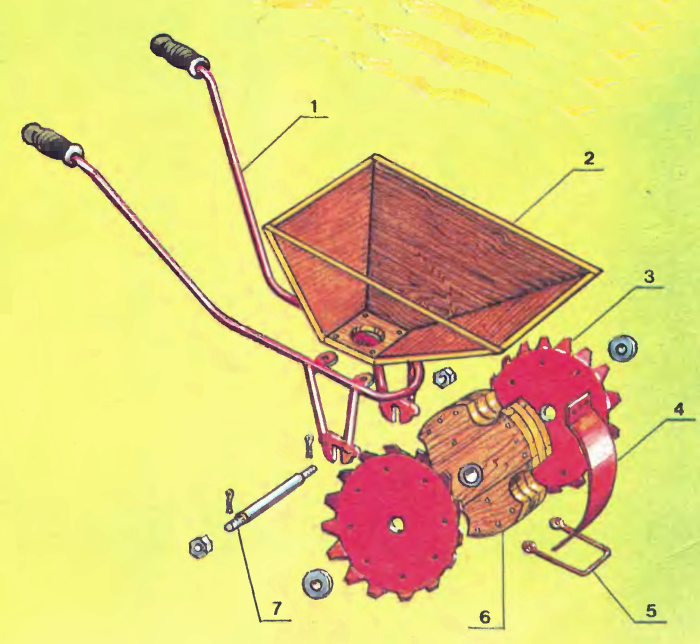

Основные детали и узлы:
1 — ручка, 2— кузовок-бункер, 3— ходовое колесо, 4— щиток, 5 — кронштейн щитка, 6 — колесо-дозатор, 7 — ось.
Назначение этого простейшего механизма, напоминающего внешне обычную тачку— посадка картофеля. Благодаря ему отпадает утомительная и малопроизводительная ручная укладка клубней в борозду, сама работа становится намного легче, продуктивнее и протекает быстрее.
Посадка происходит во время движения: картофелины из кузова-бункера по одной попадают в углубления колеса — и оказываются в бороздке.
«Высаживающее» колесо состоит из трех частей — двух внешних металлических дисков с нарезанными по окружности зубьями-грунтозацепами и средней, выпиленной из доски толщиной 60 мм (или набранной из более тонких). По периферии деревянного диска делаются полукруглые пазы, соответствующие по размеру самой крупной из приготовленных к посадке картофелин.
Над колесом размещается бункер. Его можно изготовить из фанеры толщиной около 10 мм или приспособить для этого пластмассовое ведро, вырезав в его днище отверстие, соответствующее лункам в колесе.
Передняя часть колеса прикрыта изогнутым козырьком-щитком, препятствующим выпадению клубня из лунки раньше, чем она соприкоснется с грунтом. Чтобы посадочный материал не повреждался, дно бункера проложено резиновой лентой.
Основные детали и узлы:
1 — ручка, 2— кузовок-бункер, 3— ходовое колесо, 4— щиток, 5 — кронштейн щитка, 6 — колесо-дозатор, 7 — ось.
