Самодельный кронштейн для телевизора, за копейки ( 7 фото )

Кронштейн для телевизора стоит не дешево, поэтому есть смысл сделать его своими руками. Поскольку он располагается за экраном и совершенно не виден, то его внешний вид вообще не имеет никакого значения. Это позволяет не заморачиваться с подбором материалов, и использовать при его сборке наиболее доступные дешевые детали, которые продаются в любом строительном магазине.


Материалы:

• монтажные перфорированные уголки с ребром жесткости - 2 шт.;
• винтики, гайки, шайбы М6;

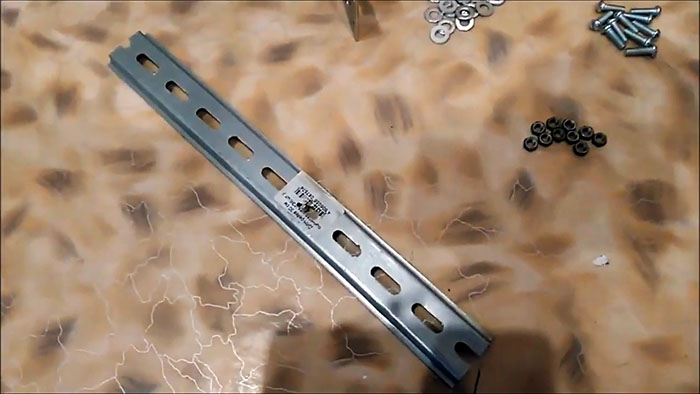

• DIN-рейка;
• краска.

При закупке материалов нужно обратить особое внимание на монтажные уголки. Они должны изготовляться из толстой стальной пластины как минимум сечением 2 мм. Кроме этого на уголках обязательно требуется наличие ребра жесткости. Их размер подбирается индивидуально в зависимости от массы телевизора, но важно, чтобы они были как можно шире хотя бы 65 мм, а лучше 100 мм


Сборка кронштейна и установка телевизора

DIN-рейка обрезается на необходимую длину, ориентируясь по монтажным отверстиям для кронштейна на корпусе телевизора. По ее центру прикручивается перфорированный уголок. Учитывая форму рейки, его придется расположить со стороны телевизора. После этого края рейки нужно подогнуть, поскольку из-за уголка она не сможет вплотную прилегать до монтажных отверстий, и прикрутить ее винтами. При этом уголок должен расположиться изгибом вниз.

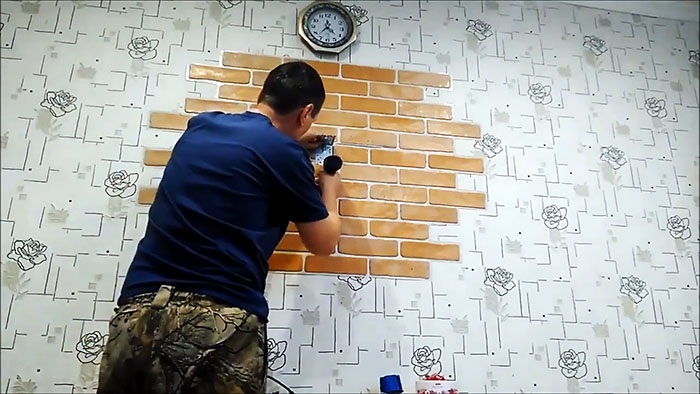

Второй уголок надежно закрепляется на стене изгибом вверх.

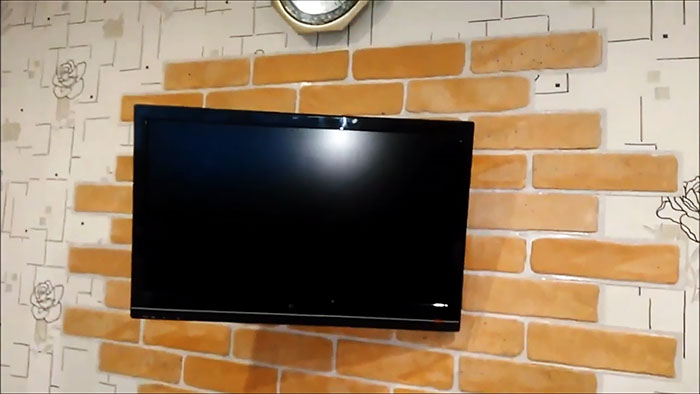

После этого он стыкуется с уголком на DIN-рейке с уже установленным телевизором. Все затягивается одним болтом, чтобы иметь возможность поворачивать экран под необходимый угол обзора. Для надежности на болт лучше накрутить 2 гайки, что исключит срыв резьбы и послабление от многочисленных поворотов экрана.


Если телевизор располагается в таком месте, где кронштейн видно при взгляде сбоку, то потребуется покраска. Естественно в таком случае протестированный кронштейн нужно снять. Лучше всего использовать аэрозольную краску соответствующую цвету телевизора.


Изготовление такого кронштейна обойдется практически в 10 раз дешевле покупного. При этом он позволяет поворачивать экран, на что способны только достаточно дорогие фабричные кронштейны. В целях экономии, если крепление вообще не просматривается, его можно даже не красить, все равно уголки и DIN-рейка оцинкованы, поэтому ржаветь не будут.
