Китайские ударно-разведывательные БПЛА и их боевое применение ( 21 фото + 1 видео )

Беспилотная авиация Китая. По данным американской разведки, в 2000 году на вооружении Народно-освободительной армии Китая имелось немногим более 100 разведывательных дронов. Примерно 70 % из имеющихся в войсках беспилотников были лёгкими аппаратами с поршневыми двигателями, предназначенными для ведения разведки в ближнем тылу противника, наблюдения за полем боя и корректировки артиллерийского огня. Разведку на удалении 200-500 км от линии фронта должны были осуществлять БПЛА с турбореактивными двигателями ChangKong-1 (копия Ла-17) и Wuzhen-5 (копия AQM-34 Firebee). Разработка ударно-разведывательных БПЛА в КНР активизировалась, после того как с середины 1990-х годов американские вооруженные силы начали применять в локальных конфликтах БПЛА MQ-1 Predator. В дальнейшем эти ударно-разведывательные аппараты и улучшенные MQ-9 Reaper играли важную роль в развязанной США «войне с террором». Китайская разведка очень внимательно следила за ходом американских кампаний в Афганистане и на Ближнем Востоке, и вполне логичным следствием этого внимания стало желание командования НОАК иметь на вооружении беспилотники аналогичного класса.

Китайские ударно-разведывательные БПЛА и их боевое применение ввс,оружие

Так как описание всех китайских беспилотников, потенциально способных нести оружие, займёт слишком много времени, рассмотрим только те, что в заметном количестве поступили на вооружение, поставлялись на экспорт и принимали участие в боевых действиях.

БПЛА ASN-229A

Самым лёгким серийным китайским беспилотным аппаратом, способным нести управляемые ракеты, является ASN-229A, созданный специалистами корпорации Xian Aisheng Technology Group (ASN UAV). 365-й Научно исследовательский институт, являющийся подразделением Сианьского Северо-Западного политехнического университета, в прошлом являлся основным разработчиком БПЛА лёгкого класса для Сухопутных войск НОАК. Корпорация производит около 80 % китайских БПЛА. Ее специалистами спроектировано более 15 типов беспилотных аппаратов.

БПЛА ASN-229A является самым крупноразмерным аппаратом в линейке беспилотников, созданным китайской корпорацией, и предназначен для замены состоящих на вооружении ASN-104/105. Основными задачами беспилотника является ведение воздушной разведки, радиоэлектронная борьба, ретрансляция УКВ-радиосигналов и корректировка огня артиллерии. Одновременно с этим ASN-229A способен наносить точечные удары по малогабаритным и подвижным целям.

Китайские ударно-разведывательные БПЛА и их боевое применение ввс,оружие

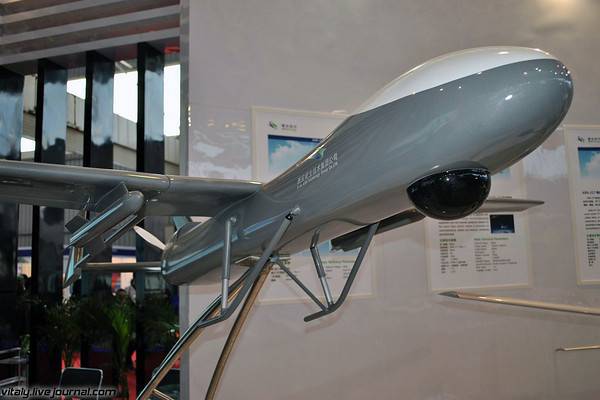

Модель БПЛА ASN-229A

Новый армейский беспилотный аппарат построен по нормальной аэродинамической схеме с верхнерасположенным крылом большого относительного удлинения и имеет двухкилевое оперение. Силовая установка, размещенная в хвостовой части фюзеляжа, включает поршневой двигатель с двухлопастным толкающим винтом. В носовой части фюзеляжа расположена прицельно-обзорная система с оптико-электронной и тепловизионной камерами и лазерным дальномером-целеуказателем. Оборудование связи и обмена данными обеспечивает связь со станцией управления, как на дальности прямой видимости, так и по спутниковому каналу. Помимо этого, аппарат имеет два подкрыльевых узла подвески для ПТУР AR-1. Запуск БЛА осуществляется с пускового устройства с использованием твердотопливных ускорителей, а посадка — на парашюте.

По сравнению с армейскими беспилотниками предыдущего поколения масса и габариты ASN-229A существенно возросли. Взлётный вес достигает 800 кг. Размах крыльев – 11 м, длина – 5,5 м. Полезная нагрузка -100 кг. Высота полёта – до 8000 м. Максимальная скорость – 220 км/ч, крейсерская – 160-180 км/ч. Продолжительность полёта – до 20 ч.

Китайские ударно-разведывательные БПЛА и их боевое применение ввс,оружие

Так как ASN-229A превосходит по дальности и времени нахождения в воздухе другие китайские беспилотники для него создана новая станция управления, монтируемая на мобильном шасси. БПЛА ASN-229A используется только Сухопутными войсками НОАК и на экспорт не поставляется.

БПЛА СН-3А

Первые китайские БПЛА, способные по своим возможностям приблизиться к американскому «Хищнику», были спроектированы специалистами Пекинской аэрокосмической научно-технологической корпорации (China Aerospace Science and Technology Corporation — CASC). Разработка серии беспилотников Cai Hong началась в середине 1990 годов. Первоначально аппараты серии Cai Hong («Радуга») CH-1 и CH-2 предназначались для разведки, наблюдения, постановки помех системам связи противника, корректировки огня артиллерии, использования в качестве ретранслятора сигналов систем связи и передачи данных, а также выдачи целеуказания тактическим ракетным комплексам. Но впоследствии на базе БПЛА СН-3, макет которого был впервые представлен на выставке в Чжухае в 2008 году, создана ударная модификация СН-3А.

Китайские ударно-разведывательные БПЛА и их боевое применение ввс,оружие

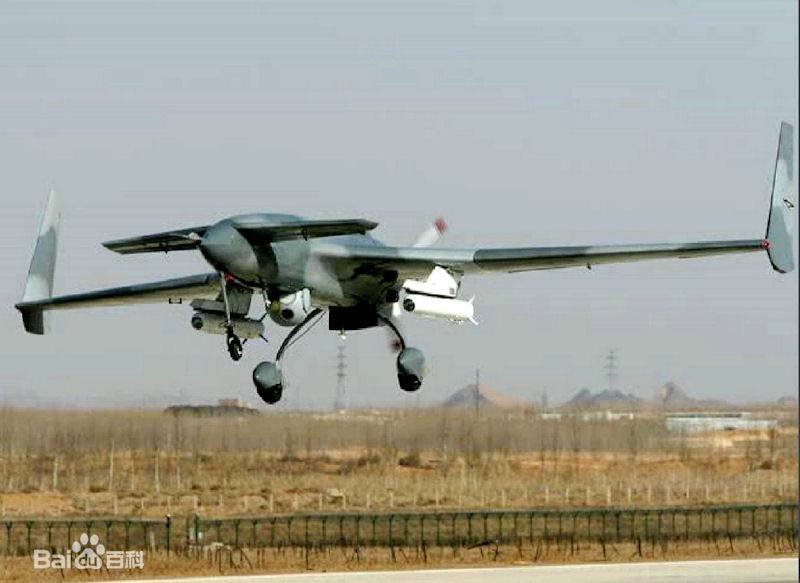

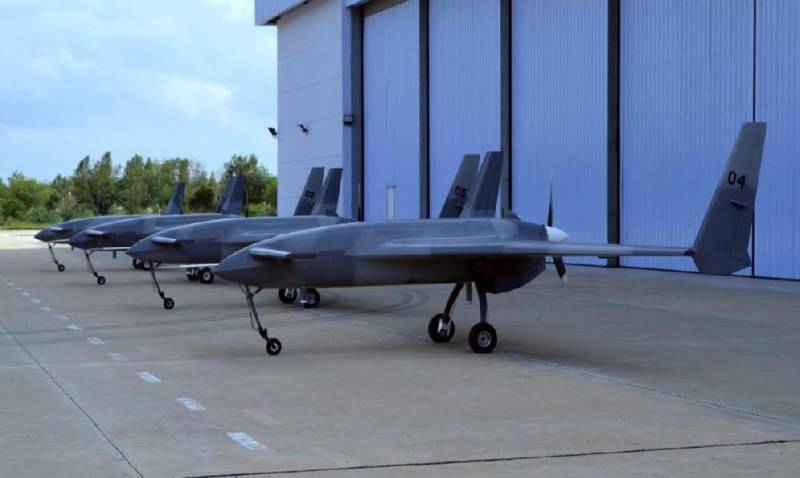

БПЛА СН-3А

БПЛА СH-3А выполнен по достаточно редко используемой для беспилотников такого размера схеме «утка», и оснащён поршневым двигателем с толкающим винтом. Размах крыльев – 7,9 м, длина – 5,1 м, высота – 2,4 м. Максимальный взлетный вес — 640 кг. Масса полезной нагрузки – 100 кг. Крейсерская скорость – 180 км/ч. Максимальная скорость – 240 км/ч. Максимальная высота полета – 5 км. Радиус действия – 200 км. Дальность полёта 2000 км. Продолжительность полёта — 12 часов.

Под фюзеляжем расположена гиростабилизированная платформа с оптоэлектронной прицельно-поисковой аппаратурой. В её состав входят видеокамера, обзорная ИК-система и лазерный дальномер-целеуказатель. Аппаратура связи и обмена данными обеспечивает передачу и прием команд управления только на дальности прямой видимости. Бортовое оборудование БЛА позволяет осуществлять взлет и посадку в полностью автоматическом режиме. Они выполняются по самолетному, в том числе и с грунтовых ВПП.

Китайские ударно-разведывательные БПЛА и их боевое применение ввс,оружие

Под крылом имеется два узла подвески управляемых боеприпасов. Согласно данным Global Security в качестве боевой нагрузки на БПЛА СH-3А используются разработанные CASC новые ракеты AR-1 с лазерным наведением (масса 45 кг) и малогабаритные управляемые авиабомбы FT-25 (масса 25 кг). БПЛА СH-3А также может нести две авиабомбы FT-5 калибра 75 кг (вес БЧ – 35 кг, КВО – 3-5 м) со спутниковым наведением. Кроме того, в качестве полезной нагрузки могут устанавливаться радиолокационная станция с синтезированием апертуры антенны, средства РЭБ и аппаратура ретрансляции радиосигналов.

Хотя СН-3А уступает по своим характеристикам американскому БПЛА MQ-1 Predator и не может управляться по спутниковым каналам связи, его боевой потенциал достаточно высок. Беспилотники данного типа под обозначением Rainbow-3 поставлялись в Нигерию, Замбию, Пакистан и Мьянму. В Пакистане СН-3А применялись для борьбы с талибами в «зоне племён», а в Нигерии их задействовали для нанесения ударов по транспортным средствам и тренировочным лагерям боевиков. Сообщается, что управление БПЛА в Нигерии осуществляют китайские операторы.

Китайские ударно-разведывательные БПЛА и их боевое применение ввс,оружие

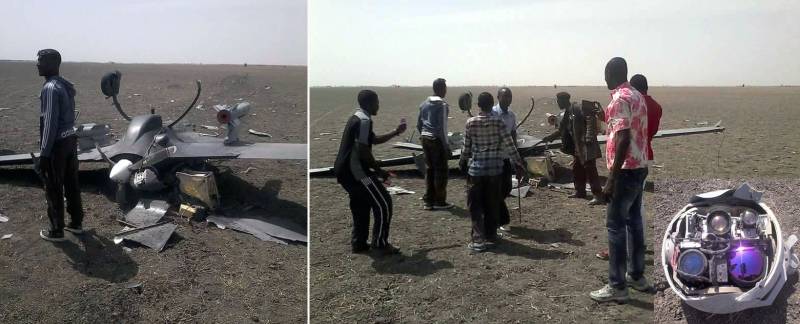

БПЛА СН-3А, разбившийся в Нигерии

26 января 2015 года в окрестностях района нигерийской деревни Думге, в северо-восточном штате Борно был обнаружен упавший неизвестный беспилотный летательный аппарат с подвешенными под крыльями управляемыми боеприпасами. По виду обломков специалисты идентифицировали его как СН-3А.

Китайские аналоги БПЛА MQ-1 Predator и MQ-9 Reaper

С учётом широкой известности американских БПЛА MQ-1 Predator и MQ-9 Reaper, было бы странно, если бы в Китае не построили аппараты, внешне их напоминающие. По заказу Министерства обороны КНР в начале 21 века началась разработка многоцелевого беспилотника СН-4 с поршневым двигателем и толкающим винтом. Это достаточно крупный аппарат с размахом крыльев 18 м и длиной 9 м. Взлётная масса – около 1300 кг. Максимальная скорость – 230 км/ч, крейсерская – 180 км/ч. Дальность полёта 3000 км. Продолжительность полёта – более 30 ч.

Китайские ударно-разведывательные БПЛА и их боевое применение ввс,оружие

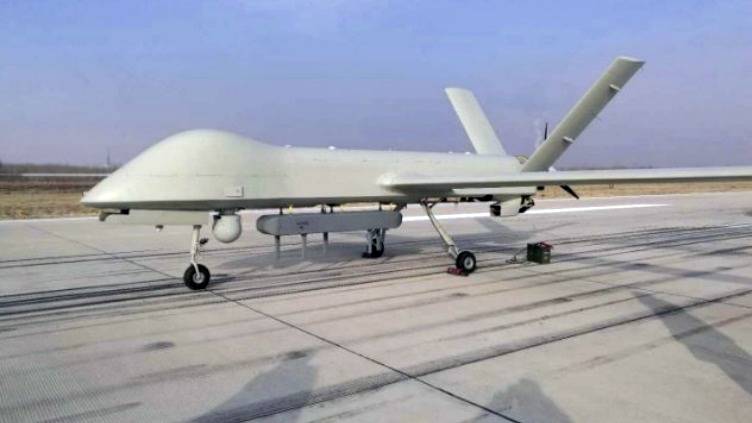

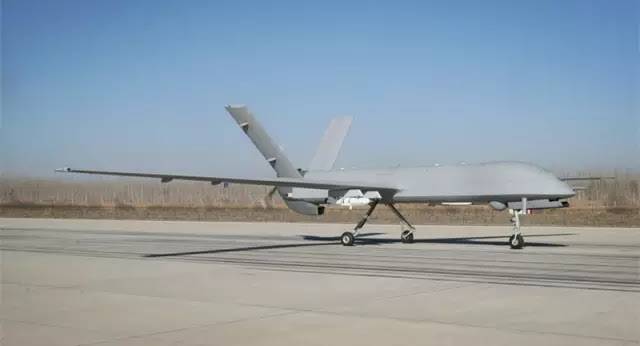

БПЛА СН-4В

Аппарат, по своей конфигурации напоминающий американские БПЛА «Хищник» и «Жнец», оснащен подфюзеляжной гиростабилизированной оптоэлектронной системой с лазерным дальномером-целеуказателем, и в ударном варианте может нести авиационные средствами поражения, размещаемые на четырёх пилонах под крылом. Разведывательный вариант получил обозначение СН-4А, а ударный известен как СН-4В. Так как беспилотник с управляемыми ракетами и корректируемыми бомбами общей массой до 345 кг имеет большее лобовое сопротивление и сокращённый запас топлива, его продолжительность полёта меньше примерно на 40 %.

С 2014 года БПЛА СН-4 поставляются на экспорт. При цене одного беспилотника около $4 млн. покупателями СН-4А/В стали Алжир, Иордания, Ирак, Пакистан, Туркменистан, Мьянма, ОАЭ и Саудовская Аравия.

Китайские ударно-разведывательные БПЛА и их боевое применение ввс,оружие

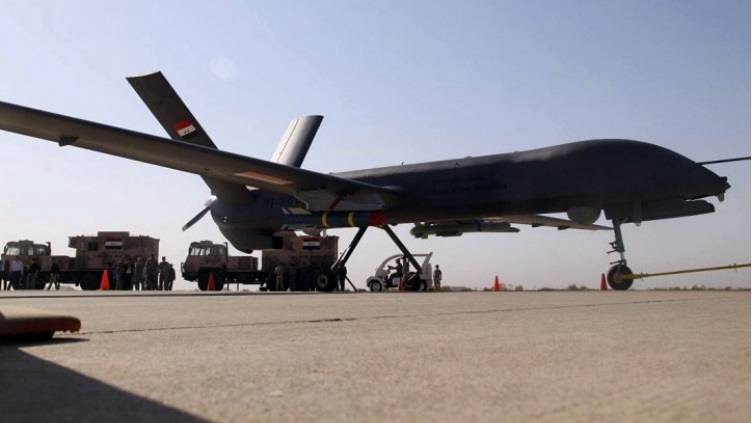

БПЛА СН-4В с иракскими опознавательными знаками

В январе 2015 года по иракскому телевидению были продемонстрированы беспилотники китайского производства, развёрнутые на авиабазе Кут. Здесь же размещены наземные станции управления. В зарубежных изданиях пишут, что, как и в Нигерии, управлением и обслуживанием беспилотников заняты китайские специалисты. Одна станция управления способна контролировать одновременно до трёх дронов.

Китайские ударно-разведывательные БПЛА и их боевое применение ввс,оружие

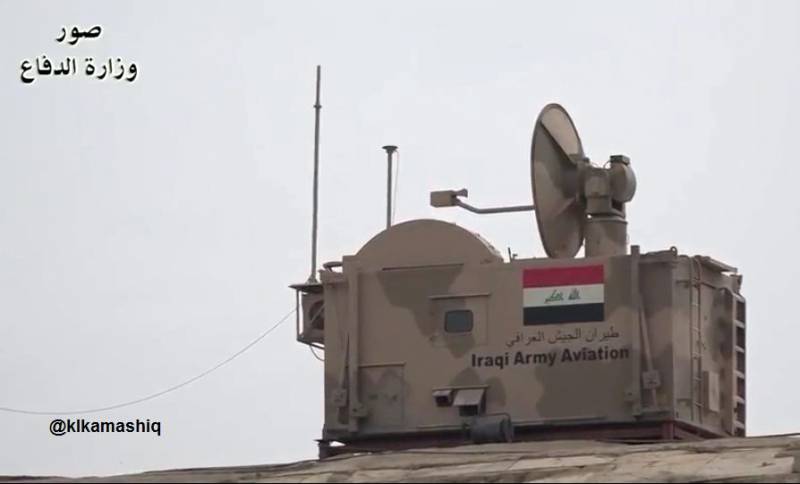

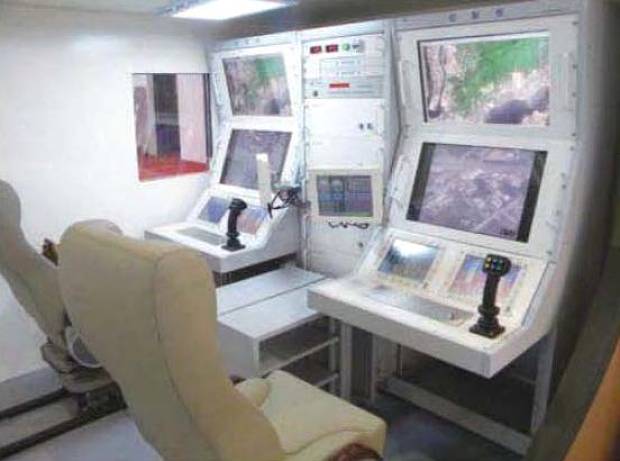

Станция управления БПЛА СН-4В

Судя по всему, БПЛА СН-4В действуют в Ираке достаточно эффективно. По данным, озвученным представителем МО Ирака, с января 2015 года они выполнили более 300 боевых вылетов, практически все из которых оказались успешными. Также БПЛА китайского производства, принадлежащие ОАЭ и Саудовской Аравии, использовались в Йемене. Беспилотники действовали с авиабаз Шарура и Джизан.

Китайские ударно-разведывательные БПЛА и их боевое применение ввс,оружие

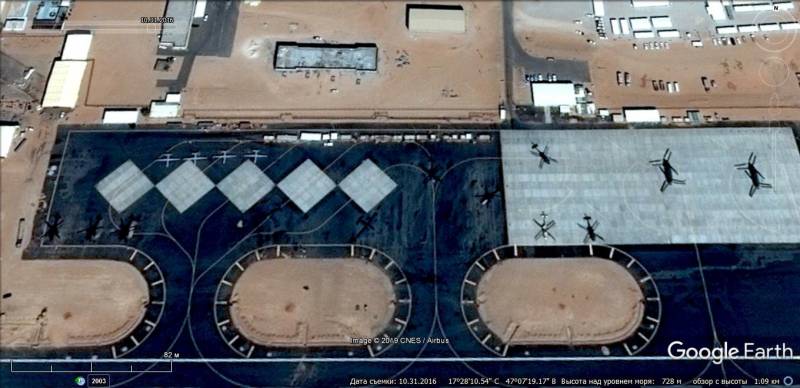

Спутниковый снимок Google Earth: БПЛА на саудовской авиабазе Шарура

Китайские ударно-разведывательные БПЛА и их боевое применение ввс,оружие

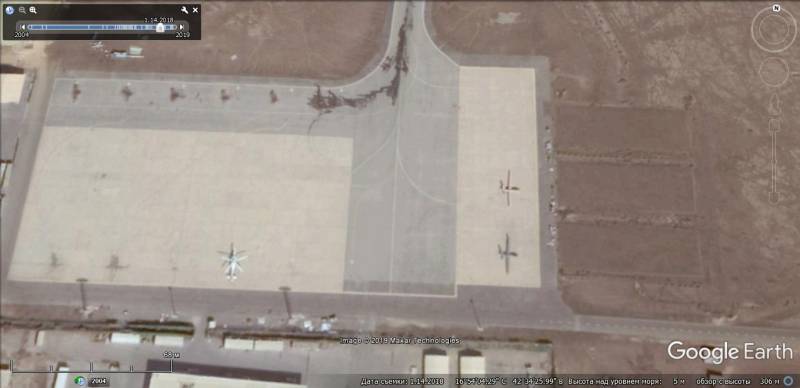

Спутниковый снимок Google Earth: БПЛА на саудовской авиабазе Джизан

В начале 2018 года китайская газета South China Morning Post сообщила, что CASC экспортировала тридцать CH-4B в пакетных сделках на общую сумму $ 700 млн. Производитель заявил, что беспилотники совершили более тысячи боевых вылетов, со средней продолжительностью 10 ч, и выпустили более 400 ракет, поражая свои цели с вероятностью 0,95. В августе 2018 года стало известно, что Хуситы, противостоящие «Арабской коалиции», сбили саудовский БПЛА СН-4В.

Китайские ударно-разведывательные БПЛА и их боевое применение ввс,оружие

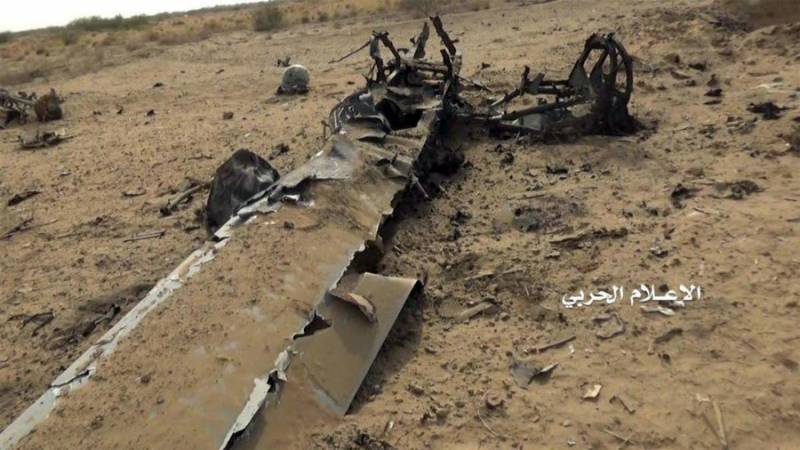

Обломки БПЛА СН-4В сбитого в Йемене

Несмотря на то, что китайские беспилотники СН-4 по своим характеристикам примерно соответствуют снятому с вооружения в США БПЛА MQ-1 Predator и сильно уступают MQ-9 Reaper, интерес к китайским ударно-разведывательным дронам проявляют многие страны. Это связано с тем, что американские власти налагают серьёзные ограничения на поставки боевых бесилотников и систем управления, и даже ближайшие союзники США не всегда могут их приобрести. С учётом того, что Россия не способна предложить что-либо в этом сегменте, беспилотные аппараты китайского производства, стоимость которых относительно невысока, оказались вне конкуренции.

Совершенствование и производство БПЛА семейства СН-4 продолжается. В январе 2015 года на аэродроме в окрестностях города Ченду зафиксирована модернизированная версия беспилотного летательного аппарата, обозначенного как Tian Yi.

Китайские ударно-разведывательные БПЛА и их боевое применение ввс,оружие

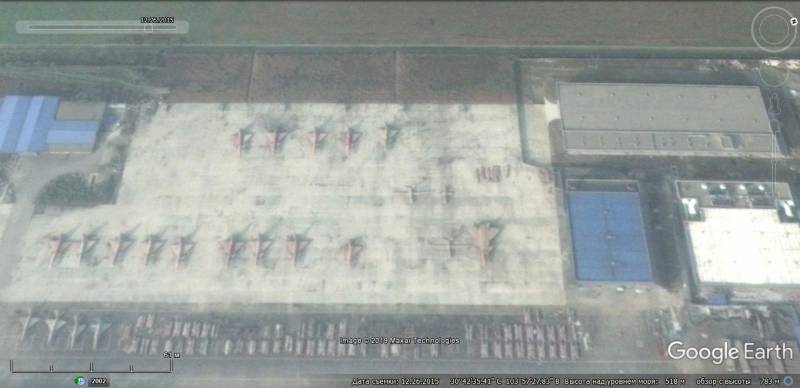

Спутниковый снимок Google Earth: БПЛА СН-4 рядом с другими изделиями корпорации CASC на заводском аэродроме в Ченду, снимок сделан в 2015 году

Согласно иностранным интернет-источникам, БПЛА получил два компактных двигателя вместо одного. При этом габариты обновленного Tian Yi практически не изменились. Вместе с тем, аппарат отличается новым хвостовым оперением и носовой частью, а также более широким воздухозаборником. Иностранные специалисты предполагают, что таким образом удалось снизить тепловую заметность беспилотника и повысить безопасность полёта.

В марте 2018 года стало известно, что корпорация CASC начала испытания новой модификации. Судя по опубликованным снимкам СН-4С способен нести РЛС бокового обзора, и оснащён более совершенной прицельно-обзорной системой.

Китайские ударно-разведывательные БПЛА и их боевое применение ввс,оружие

Сообщается, что на СН-4С установлены новый двигатель увеличенной мощности и энергогенератор повышенной производительности. Также повышена прочность планера, что позволяет подвешивать авиационные боеприпасы массой до 100 кг, а общий вес боевой нагрузки доведён до 450 кг. С учётом критики моделей СН-4А и СН-4В, аппарат модификации СН-4С может управляться по спутниковым каналам связи, что существенно увеличивает реальный радиус действия.

Уже в стадии разработки было ясно, что БПЛА СН-4 для оснащения НОАК может являться лишь промежуточным решением. Этот аппарат при относительно невысокой стоимости, которая составляла около $2 млн., обладает неплохим экспортным потенциалом, но не может рассматриваться в качестве перспективной платформы. Основными недостатками серийных СН-4 является отсутствие возможности управления и передачи информации по спутниковым каналам, относительно невысокие скорость и высота полёта, а также небольшая для аппарата такого класса высота и скорость полёта, что в первую очередь определяется использованием поршневого двигателя. В связи с этим ещё до принятия БПЛА СН-4 на вооружение в 11-м институте корпорации CASC в 2008 году началась разработка более совершенного беспилотника. К постройке первой модели приступили в 2011 году. Свой первый полёт беспилотный летательный аппарат CH-5 произвёл в 2016 году.

Китайские ударно-разведывательные БПЛА и их боевое применение ввс,оружие

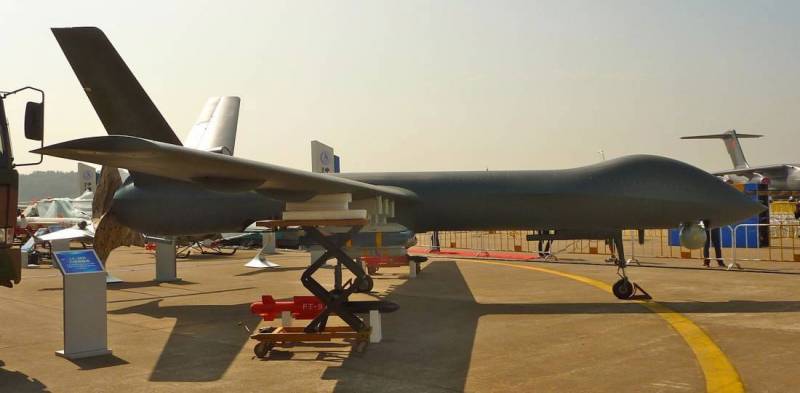

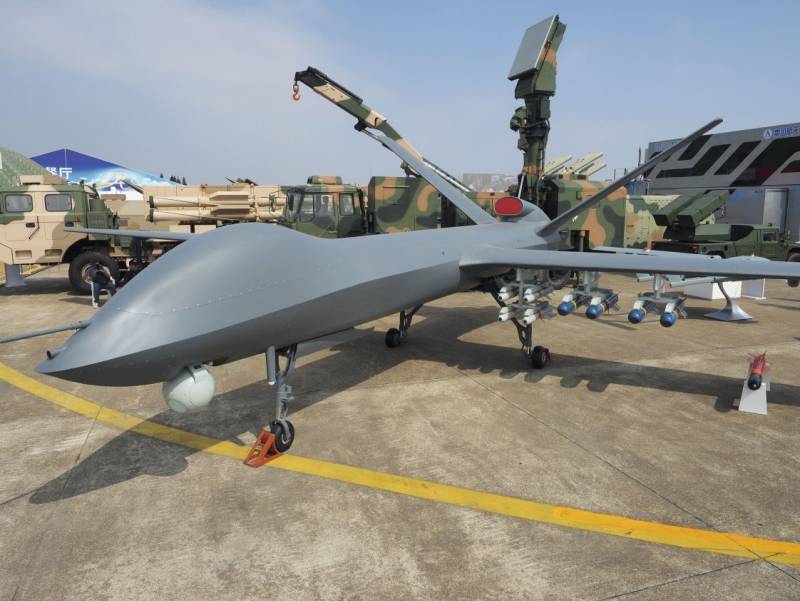

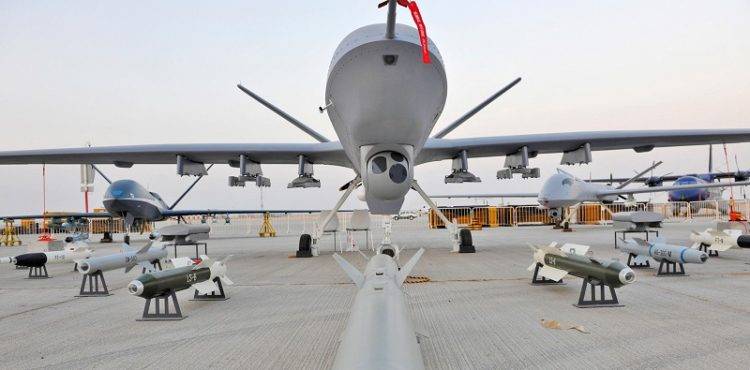

БПЛА СН-5

В ноябре 2016 года на авиасалоне, прошедшем в Чжухае, был продемонстрирован БПЛА СН-5, который многие наблюдатели назвали аналогом американского MQ-9 Reaper. Однако первая серийная модификация была снабжена поршневым мотором мощностью 300 л.с., что ограничивает максимальную скорость полёта величиной 310 км/ч. Крейсерская скорость – 180-210 кмч. Размах крыльев – 21 м, длина планера – 11 м. Взлётная масса – 3300 кг. Вес полезной нагрузки – 1200 кг. Максимальная высота полёта – 7000 м. Дрон может находиться в воздухе более 36 часов. При работе с наземной станцией по радиоканалу, дальность действия составляет 250 км. Для управления СН-5 могут использоваться те же наземные станции, что и для БПЛА СН-3 и СН-4. В случае использования спутниковой аппаратуры управления (SATCOM), дальность увеличивается до 2000 км.

Китайские ударно-разведывательные БПЛА и их боевое применение ввс,оружие

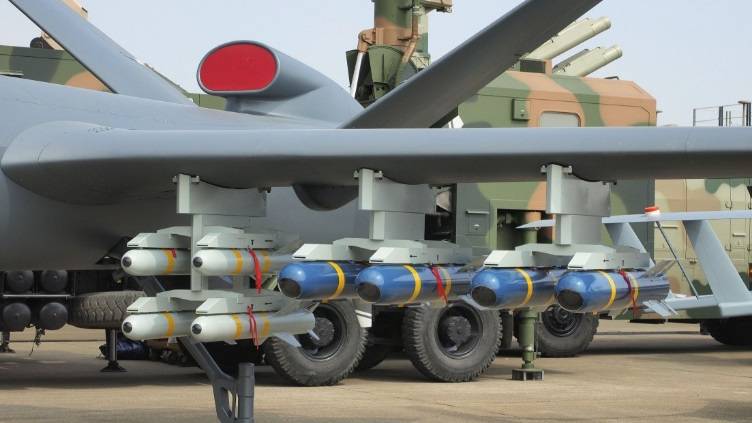

На образец, представленный в Чжухае, были подвешены макеты управляемых ракет AR-1 и AR-2 общим числом 16 единиц. Перспективная компактная ПТУР с лазерным наведением АR-2 весит около 20 кг, масса боевой части — 5 кг, максимальная дальность стрельбы – 8 км. Всего же на шести подкрыльевых узлах может быть размещено 24 ракеты АR-2. Военные эксперты указывают на то, что в случае подвески под фюзеляж БПЛА СН-5 радиолокационной станции или аппаратуры радиотехнической разведки он сможет применять противокорабельные и противолокационные ракеты.

Китайские ударно-разведывательные БПЛА и их боевое применение ввс,оружие

Согласно китайским данным БПЛА СН-5 принят на вооружение и ведётся его серийное производство. Экспортная стоимость составляет около $11 млн., что примерно на 6 млн. дешевле, чем цена американского MQ-9 Reaper. Однако китайский аппарат с поршневым двигателем уступает «Жнецу» по скорости и высоте полёта, что во многом обесценивает достижения китайских конструкторов. В связи с этим, в ближайшее время следует ожидать появления новой модификации китайского беспилотника с ТВД.

Ещё одним аналогом американского «Хищника» является БПЛА Wing Loong от корпорации AVIC, известный также под экспортным обозначением Pterodactyl I. Хотя некоторое количество беспилотников этого типа эксплуатируется ВВС НОАК, данная модель в основном производится на экспорт. По мнению западных специалистов, «Птеродактиль» представляет собой адаптированную копию американского MQ-1 Predator. По утверждению китайских конструкторов этот беспилотник является полностью самостоятельной разработкой.

Китайские ударно-разведывательные БПЛА и их боевое применение ввс,оружие

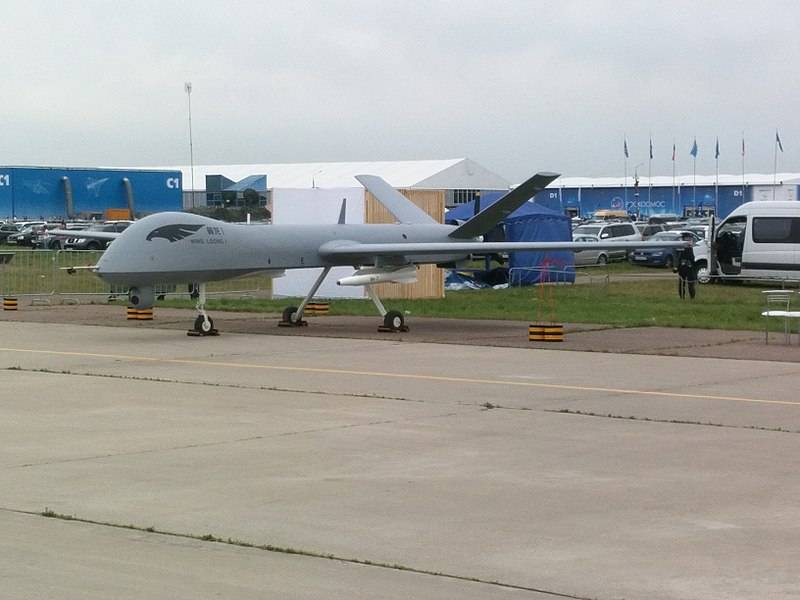

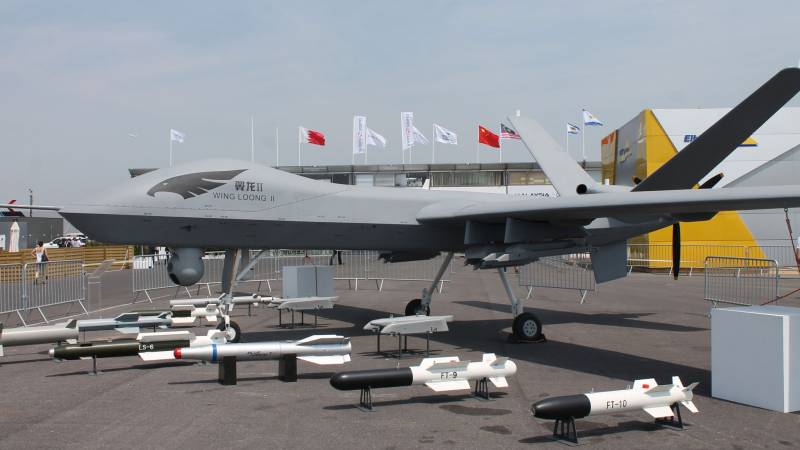

БПЛА Wing Loong на авиасалоне МАКС-2017

БПЛА Wing Loong выполнен по схеме среднеплан с крыльями большого удлинения. Хвостовое оперение представляет собой один V-образный стабилизатор, направленный вверх от фюзеляжа (в отличие от MQ-1 Predator, у которого он направлен вниз). Двигатель находится в задней части фюзеляжа. Он приводит в движение трёхлопастной толкающий винт с изменяемым шагом лопастей. В носовой части фюзеляжа под днищем размещён сферический блок оптико-электронного оборудования, предназначенного для круглосуточного наблюдения за обстановкой в заданном районе, поиска целей и выдачи целеуказания. Аппарат взлетной массой 1100 кг оснащен поршневым двигателем мощностью 100 л.с. и способен нести полезную нагрузку массой до 200 кг. Размах крыльев – 14 м, длина – 9,05 м. Максимальная скорость — 280 км/ч, скорость патрулирования 150-180 км/ч. Практический потолок — 5 000 метров. В состав вооружения «Птеродактиля», в зависимости от предпочтений клиента, могут входить различные управляемые авиационные боеприпасы массой до 120 кг.

Китайские ударно-разведывательные БПЛА и их боевое применение ввс,оружие

Арсенал беспилотника включает в себя авиабомбы калибра 50–100 кг: FT 10, FT 7, YZ 212D, LS 6, CS/BBM1 и GB4, малогабаритные управляемые ракеты класса «воздух–земля» типа AG 300M, AG 300L, Blue Arrow 7, CM 502KG, GAM 101A/B. Вооружение размещается на четырех подкрыльевых пилонах (75 кг нагрузки на внешних пилонах и 120 кг – на внутренних).

Первый полёт БПЛА Wing Loong совершил в 2007 году, в 2013 году китайский телеканал CCTV 13 продемонстрировал сюжет о серийной сборке Pterodactyl I в цехе Chengdu Aircraft Industry Group (является подразделением авиационно-промышленной корпорации AVIC). При экспортной стоимости около $1 млн. «Птеродактиль» пользуется популярностью у иностранных покупателей. В настоящее время аппараты данной модели приобретены: Египтом, Индонезией, Казахстаном, Узбекистаном, Нигерией, Сербией и ОАЭ. По информации China National Aero Technology Import & Export Corp, по состоянию на конец 2018 года было экспортировано более 100 БПЛА данного типа.

Китайские ударно-разведывательные БПЛА и их боевое применение ввс,оружие

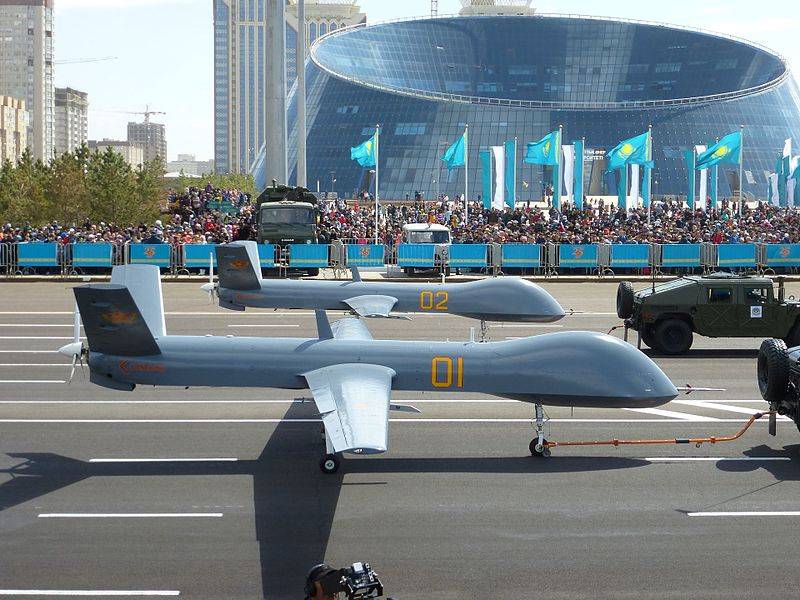

БПЛА Pterodactyl I вооруженных сил Казахстана во время парада в Астане, 2017 год

Ряд стран использовал БПЛА Pterodactyl I в боевых действиях. В марте 2017 года, египетские ВВС в рамках операции против исламских боевиков наносили удары на севере Синая. Целью управляемых ракет с лазерным наведением были здания с укрывшимися в них террористами и движущиеся транспортные средства. При этом 18 боевиков были убиты. Беспилотники, принадлежащие ОАЭ, участвовали в боевых действиях в Йемене и Ливии. При этом как минимум один «Птеродактиль» был сбит зенитным огнём в районе ливийского Мисрата.

В 2016 году на выставке Airshow China 2016 вниманию публики был представлен БПЛА Wing Loong II. Данная модификация отличается от предыдущих версий возросшей до 4 200 килограммов взлетной массой, большими размерами и повышенной до 32 часов продолжительностью полета. БПЛА способен выполнять полет со скоростью 370 км/ч на высоте до 9000 м.

Китайские ударно-разведывательные БПЛА и их боевое применение ввс,оружие

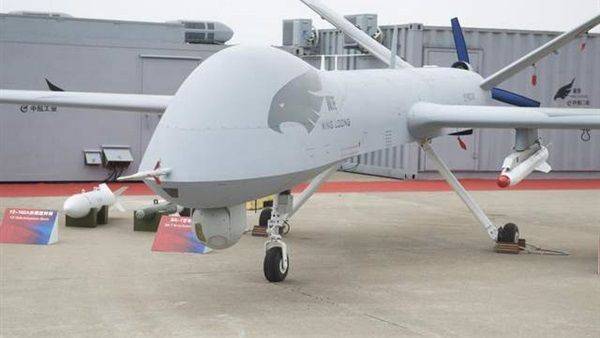

БПЛА Wing Loong II

По компоновке аппарат схож с предыдущей моделью, но стал заметно крупнее. Размах крыла вырос почти в полтора раза (до 20,5 м), а взлетная масса увеличилась в 3,5 раза. Согласно официальной информации, новый беспилотник имеет оптимизированную аэродинамическую компоновку, улучшенную конструкцию планера и доработанные бортовые системы, а также более мощный турбовинтовой двигатель. Помимо повышения летно-технических характеристик, Wing Loong II имеет расширенный набор оптоэлектронных и радиотехнических систем и увеличенную боевую нагрузку. Масса вооружения, размещаемого на шести подкрыльевых точках подвески, возросла до 480 кг, и в боекомплект введены управляемые авиабомбы GB3 калибра 250 кг с лазерным наведением.

В 2017 году Саудовская Аравия заключила сделку на $10 млрд. на собственное производство 300 Wing Loong II. Пакистанская авиастроительная корпорация также планирует совместно c AVIC собрать 48 Wing Loong II.

Таким образом, можно констатировать, что китайские разработчики сумели до минимума сократить отставание от США в деле создания средних ударно-разведывательных беспилотных аппаратов. При этом стоимость производимых в КНР БПЛА существенно ниже, чем у аналогов, выпускаемых в других странах. В связи с этим можно ожидать, что китайские дроны, способные нести боевую нагрузку, в ближайшей перспективе будут доминировать на международном рынке. В отчёте, опубликованном SIPRI, говорится, что Китай в период с 2008 по 2018 гг. поставил 163 многоцелевых БПЛА среднего класса в тринадцать стран. В этот же временной период Соединенные Штаты экспортировали пятнадцать MQ-9. Американские производители оружия жалуются, что, если дело пойдет так дальше, их китайские конкуренты займут доминирующее положение.

Продолжение следует…
