Как извлечь обломанный болт или шпильку из глубокого отверстия ( 12 фото )

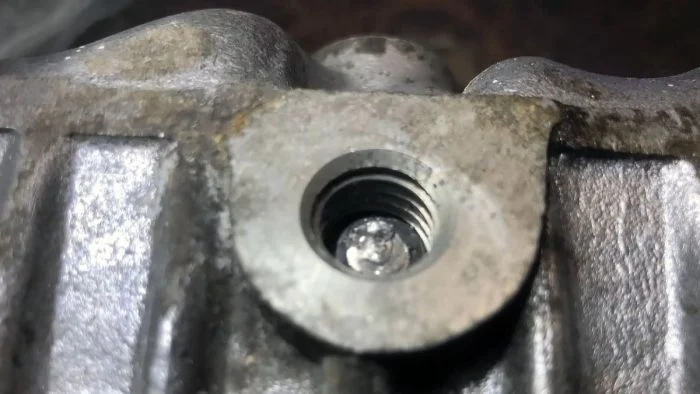

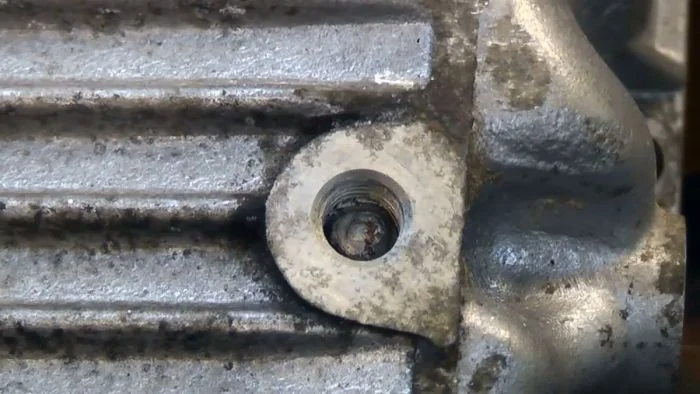

Поломка болта или шпильки с остатком глубоко в отверстии часто воспринимается как катастрофа. Особенно если деталь крупная, дорогая и выполнена из мягкого сплава, например, алюминиевого поддона картера.

К типичным причинам облома относятся:

• чрезмерное усилие на ключе;
• заводской брак метиза (например, микротрещина);
• превышение допустимого момента затяжки;
• коррозия и закисание резьбового соединения.

Ситуация осложняется тем, что стальной обломок находится в мягком алюминии или магниевом сплаве. Любое неосторожное движение может повредить резьбу в корпусе, поэтому действовать нужно предельно аккуратно.

Подготовка к извлечению

Комплекс подготовительных мер значительно повышает шансы на успех:

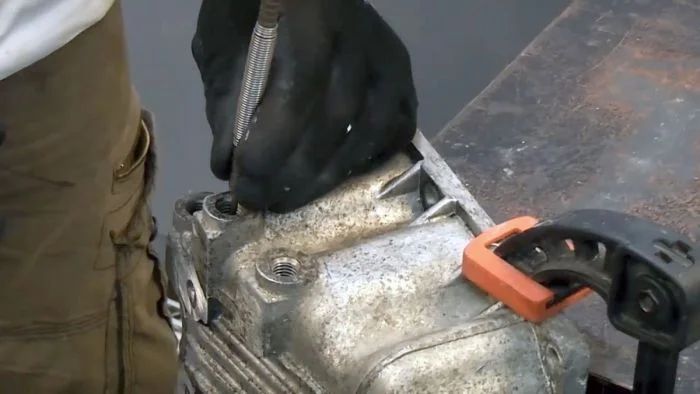

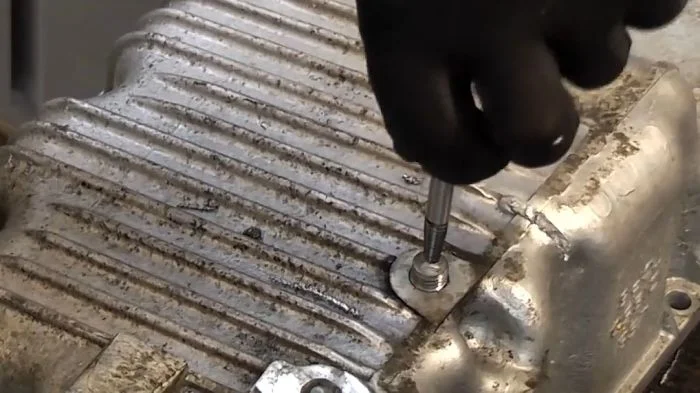

• простучать обломок подпружиненным или обычным кернером для ослабления посадки;

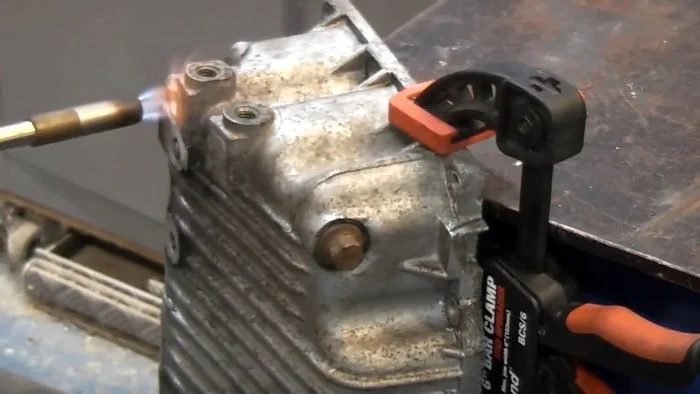

• прогреть зону вокруг обломка газовой горелкой для снятия напряжений, избегая перегрева и плавления алюминия;

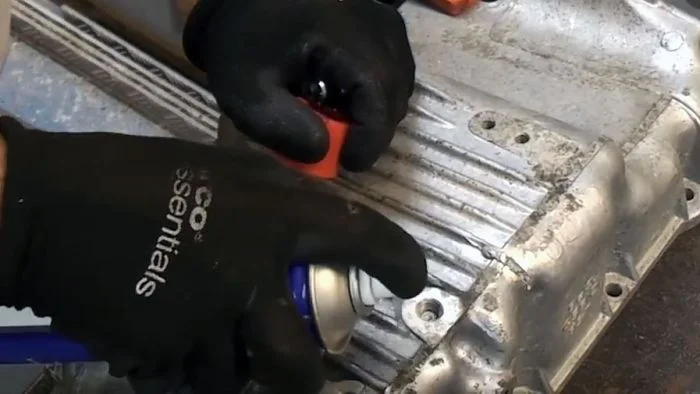

• залить в отверстие проникающую смазку (например, WD-40) для растворения загрязнений и ржавчины.

Эти действия в совокупности существенно упрощают дальнейшую работу.

Пошаговая техника извлечения

Наибольшую сложность представляет обломок с неровной поверхностью излома. Сверло может соскользнуть и испортить резьбу.

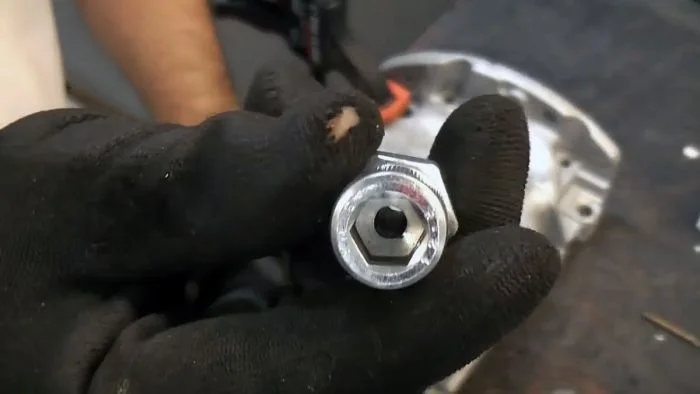

Для безопасного извлечения в отверстие впрыскивается проникающая смазка. Затем подбирается направляющая втулка по резьбе.

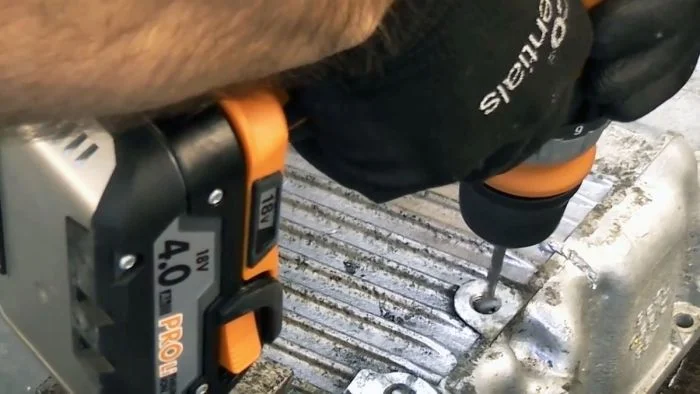

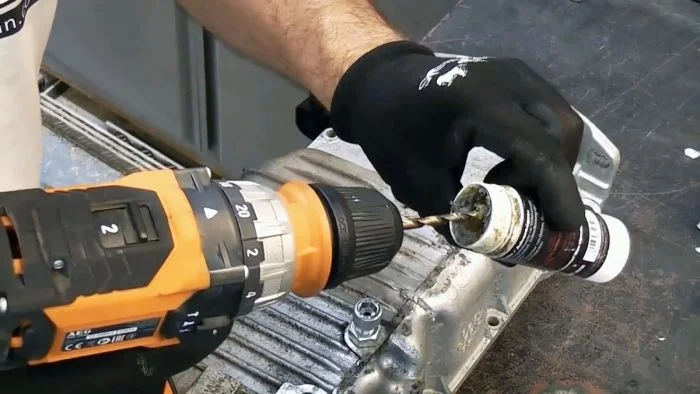

Втулка вворачивается до упора в обломок и фиксируется контргайкой. Твердым сверлом с консистентной смазкой на конце делается небольшое углубление под экстрактор.

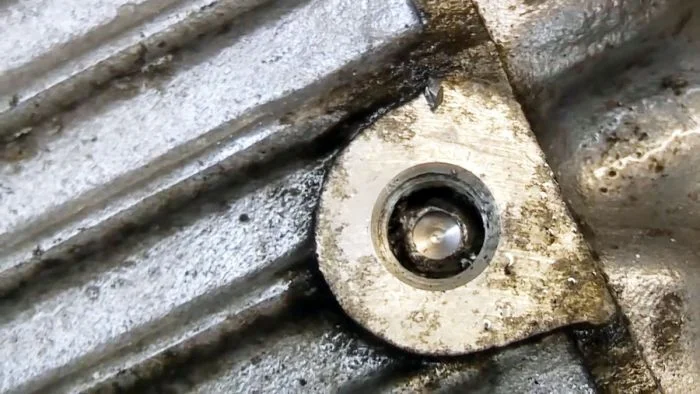

После выкручивания кондуктора проверяется точность центровки и глубина углубления.

Если центровка неидеальна, сверление можно продолжить, так как направляющее углубление уже есть. Важно не просверлить деталь насквозь.

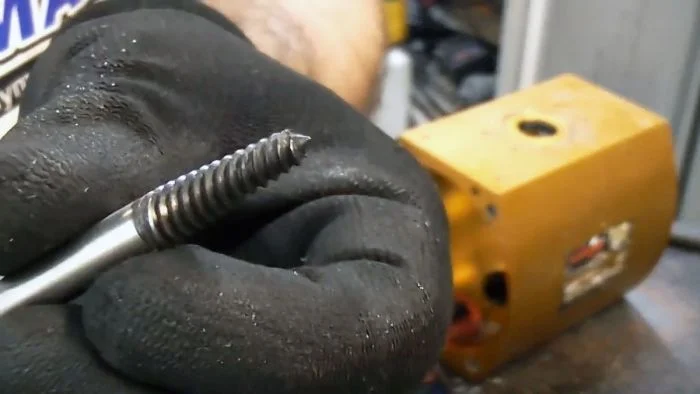

В подготовленное отверстие вбивается винтовой экстрактор подходящего диаметра.

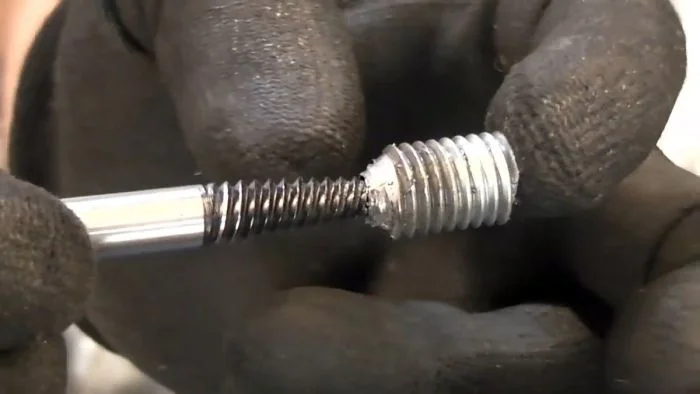

Придерживая экстрактор пальцем, его осторожно выворачивают вместе с обломком.

После извлечения в отверстие вворачивается новый болт для проверки целостности резьбы. Рекомендуется смазать резьбу медной пастой или аналогичным составом для предотвращения закисания в будущем.

Все работы связаны с риском: сверлением, нагревом, использованием ударных инструментов и химии. Обязательно применяйте средства индивидуальной защиты: перчатки, очки, одежду с длинными рукавами, при необходимости — респиратор.

Если под рукой нет левого сверла, это не проблема. Подойдет обычное правое сверло в сочетании с экстрактором (левым или правым).
