Как заправочный пистолет знает, что бензобак полон? ( 8 фото )

Заправляя полный бак, мы всегда на краю сознания беспокоимся, не перехлестнёт ли топливо через горловину. Это чистая психология, на практике заправочный пистолет отключает подачу топлива, когда бензобак полон. Блог «Объясню за две минуты» рассказывает о том, как он это делает.

Как заправочный пистолет знает, что бензобак полон?

Как заправочный пистолет знает, что бензобак полон?

1. Пары бензина!

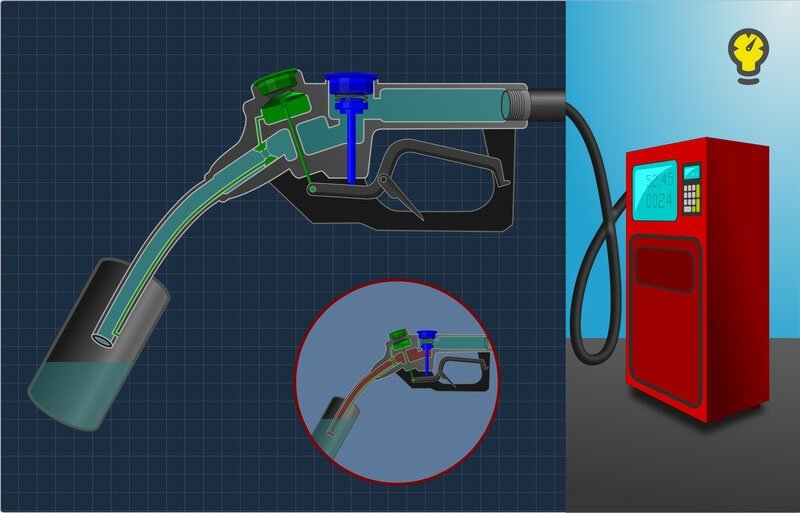

Пары бензина взрывоопасны, и в заливной горловине автомобиля их концентрация максимальна. Использовать в этой среде электрический датчик было бы недальновидно, поэтому предохранитель заправочного пистолета работает на чистой механике.

Как заправочный пистолет знает, что бензобак полон?

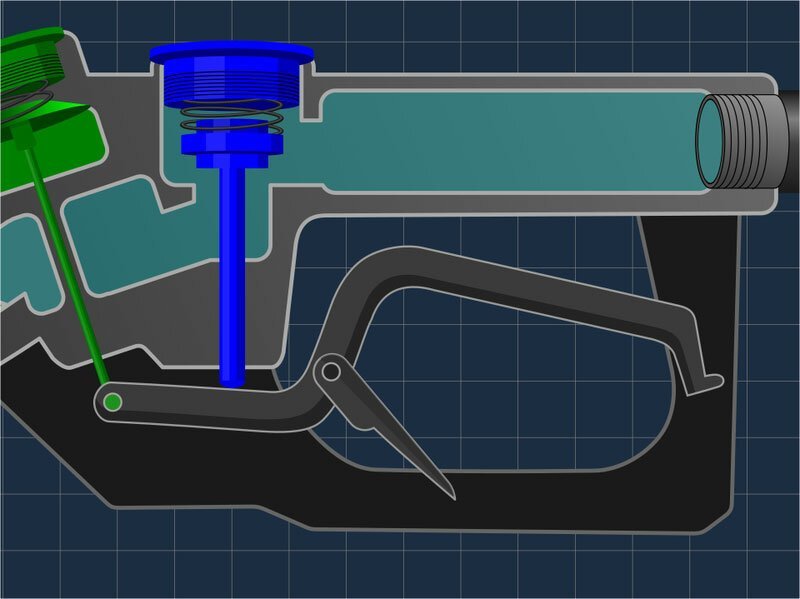

2. Рычаг

Нажимая на рычаг, мы толкаем вверх шток клапана (синий), открывая бензину путь к баку. Обратите внимание, что ось рычага прикреплена к штоку предохранителя (зеленый).

Как заправочный пистолет знает, что бензобак полон?

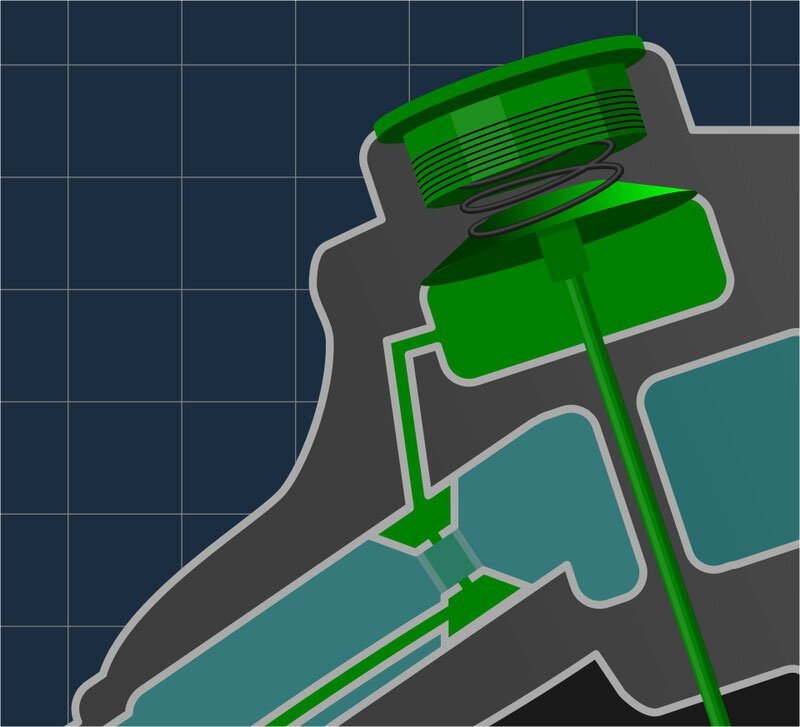

3. Давление

Бензин протекает через узкое кольцо. В районе сужения скорость потока увеличивается, а давление в жидкости падает — это следствие эффекта Вентури. Само устройство называется кольцом Вентури, и в нем есть отверстия, сообщающиеся с воздушной камерой (зеленый). Поток жидкости создает в воздушной камере разрежение. Эффект Вентури также используется в пульверизаторах, аэрографах и карбюраторах.

Как заправочный пистолет знает, что бензобак полон?

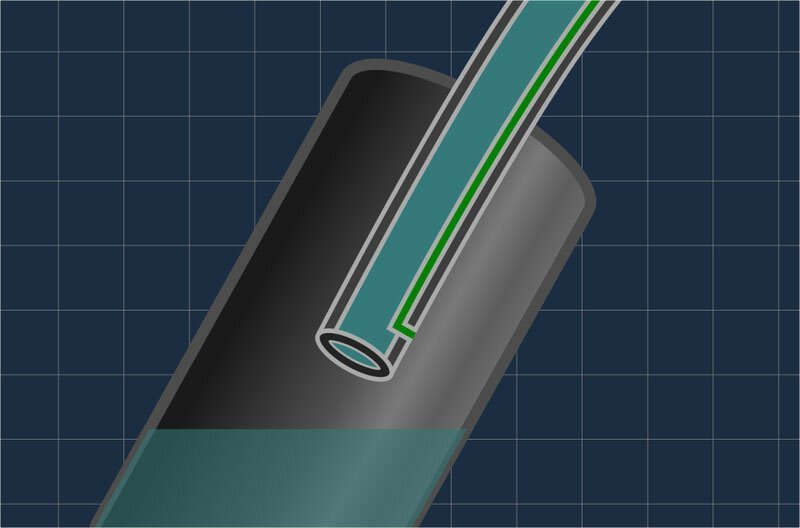

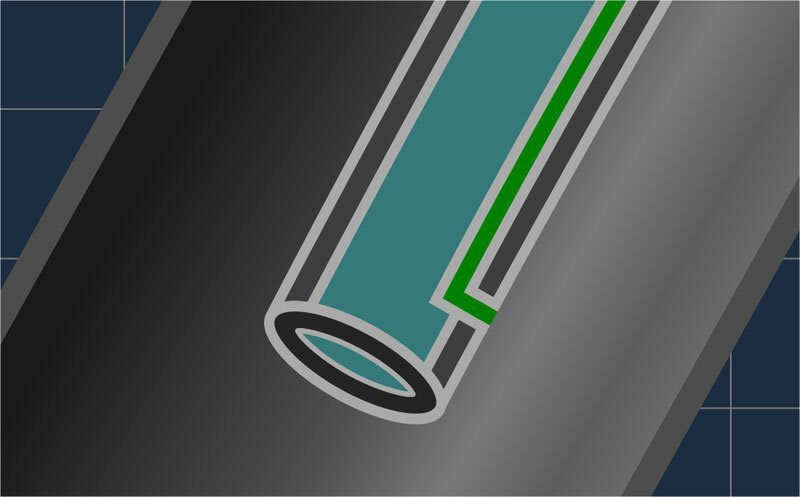

4. Излив

У излива заправочного пистолета есть маленькое отверстие. Оно так же соединено с воздушной камерой. Кольцо Вентури откачивает из камеры воздух, но его запас тут же пополняется атмосферным воздухом через отверстие-сенсор, поэтому вакуум в камере не создается.

Как заправочный пистолет знает, что бензобак полон?

5. Мембрана

Как только уровень топлива в баке поднимается выше отверстия-сенсора, приток атмосферного воздуха в камеру прекращается. Образовавшийся вакуум втягивает мембрану, которая толкает вниз шток предохранителя.

Как заправочный пистолет знает, что бензобак полон?

6. Отщелкивание

С характерным щелчком основание рычага отдаляется от штока запорного клапана, и поток топлива перекрывается.

Как заправочный пистолет знает, что бензобак полон?
