Карусель из ступицы ( 83 фото + 1 видео )

Карусель из ступицы карусель своими урками

Здравствуйте читатели и самоделкины.
Для автора этой самодельной карусели все началось с того что он где то раздобыл автомобильную ступицу, да еще и в рабочем состоянии. Автор недолго думая, решил использовать ее в качестве вращающегося механизма для детской карусели.



Изготовление такой карусели, процесс довольно трудоемкий. Но при должном подходе, а также при наличии мотиватора, в виде сопящего за плечом ребенка с нетерпением ждущего результата, с такой поделкой автор справился довольно легко и быстро. Тем более что мотиватор не только сопел, а еще и помогал в создании этой хитрой конструкции.

Карусель из ступицы карусель своими урками

Для изготовления автор использовал.
-Ступица
-Доска 20х150
-Полоса металла (длина 3,3м, ширина 40мм,толщина 3мм)
-Остатки металла (5мм, 8мм толщиной)
-Металлический профиль 20х30мм
-Труба (диаметр 70мм, длина 75мм)
-Труба (1 дюйм, длина 1,2м- 3шт)
-Цементно-песчаная смесь
-Болты М10 (5шт)
-Шпилька М10
-Краска
-Шлифмашина
-Электролобзик
-Фрезер(необязательно)
-Прокаточная машина для металла(не обязательна)
-Болгарка
-Сварочный аппарат
-Газовый резак
-Дрель
-Краскопульт(необязателен)
-Уровень

Процесс изготовления.

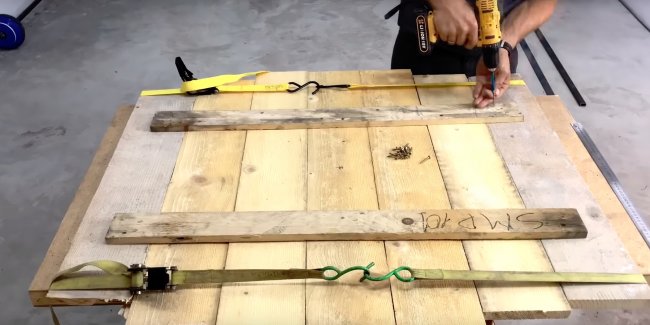

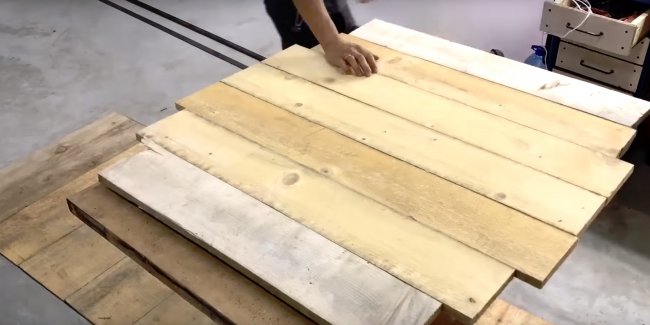

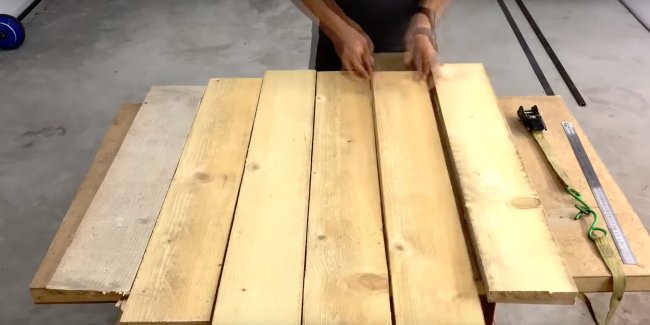

В начале автор решил сделать платформу карусели. Для этого он будет использовать доску 20х150мм. Автор разложил семь досок на ровной поверхности, стянул их между собой ремнями стяжками, и закрепил поперечными досками используя саморезы.

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

Далее просверлил в центре отверстие и используя линейку насаженную на сверло, начертил окружность с диаметром около 1метра.

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

Вырезал круг электролобзиком. Так как автору края круга показались не идеально ровными, он принял решение обработать края круга фрезером. Хотя эту операцию я думаю можно было пропустить, учитывая то что в последствии края круга закроются металлическим ободом. Но тут как говорится автору изделия виднее.

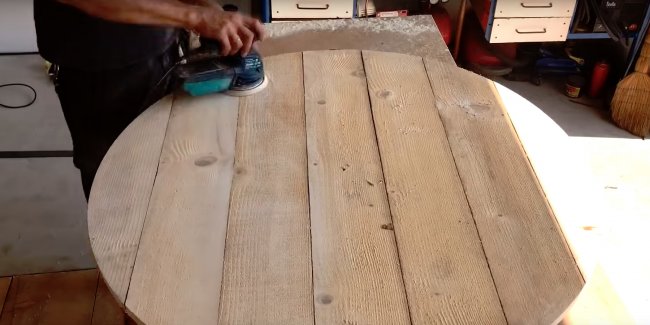

Поверхность круга, создатель шлифует используя шлифмашину, добиваясь максимально гладкой поверхности досок.

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

Шведские стенки от 900 грн!Спортивные стенки - взрослым и детям! Доставка 0 грн. Гарантия 2 года!Узнать большеuyut.com.uaЯндекс.Директ

Как я уже говорил, торец круга будет закрыт металлической полосой. Автор берет прокаточную машину для металла, которую кстати тоже изготовил сам. И пропускает через нее 3мм полосу металла , шириной 40мм и длинной более 3300мм. Если дома такого приспособления нет, то такую услугу смогут выполнить в металлопрокате.

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

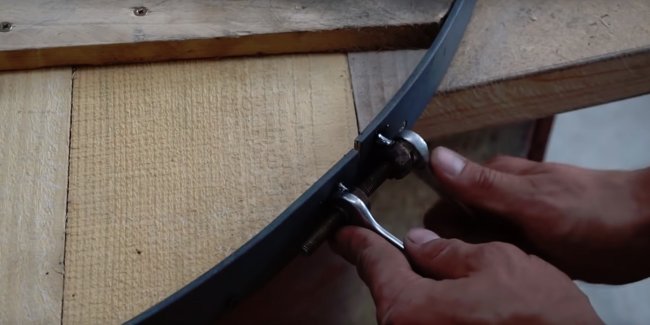

Получившуюся полосу автор одевает на круг, лишнее срезает болгаркой. На концах полосок автор временно наваривает две гайки и используя шпильку стягивает полосу. Шов прихватывает сваркой. Автор обламывает наваренные гайки, заваривает и шлифует шов.

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

Дальше мастер приступает к изготовлению крепежных элементов карусели.

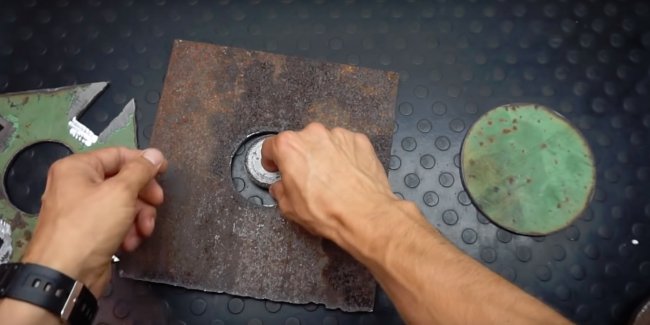

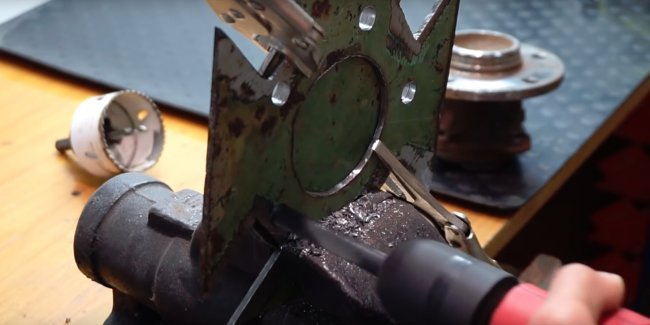

Вырезает из листового металла толщиной 8мм квадрат 30х30мм, по центру вырезает отверстие, диаметр отверстия равняется диаметру обратной стороны ступицы. Так как вырезать точно отверстие не получится, автор дорабатывает края отверстия болгаркой, надев сразу пять уже изношенных дисков на болгарку. Так же в этой пластине автор сделает 4 отверстия под болты ступицы.

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

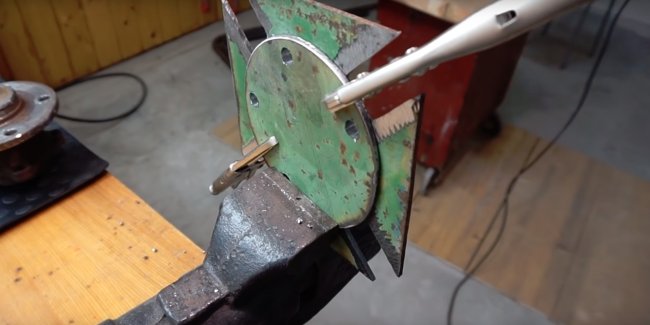

Круг накладка, диаметром 20мм, толщина 5мм, к ней будет приварена центральная труба карусели.

Карусель из ступицы карусель своими урками

Самодельный ветряк-украшение «Ромашка»

Устройство для нарезания проволоки заданной длины и количества

Как сделать копилку, которая сама делит деньги

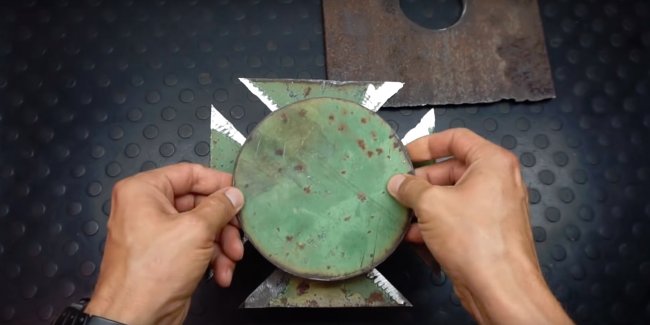

Еще одну деталь автор вырезает из металла толщиной 5мм. Это квадрат 25х25мм. С вырезанными в его углах прямоугольниками шириной 30мм.
И по центру отверстие диаметром равным диаметру наружной стороне ступицы.

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

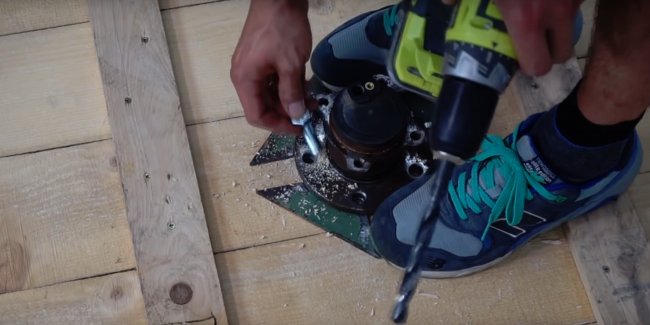

В детали автор высверливает пять отверстий, соосных с отверстиями в ступице. Отверстия автор высверливает одев пластину на ступицу. Такие же пять отверстий автор делает и в металлическом круге.

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

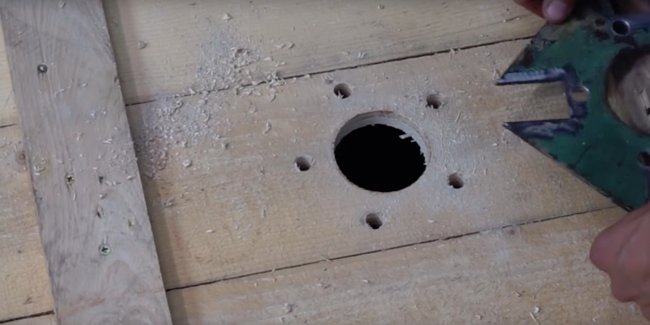

В платформе карусели автор делает отверстие диаметром равным наружному диаметру ступицы. Затем прикладывает ступицу и высверливает пять отверстий под болты.

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

Собирает механизм в следующее последовательности, с лицевой стороны платформы идет круг, с обратной стороны платформы квадрат с вырезами, затем ступица. Все это стягивает болтами М10.

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

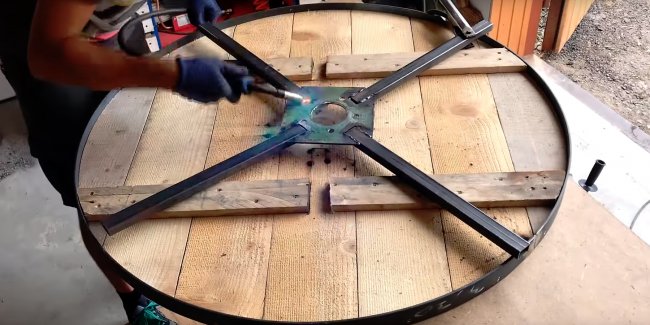

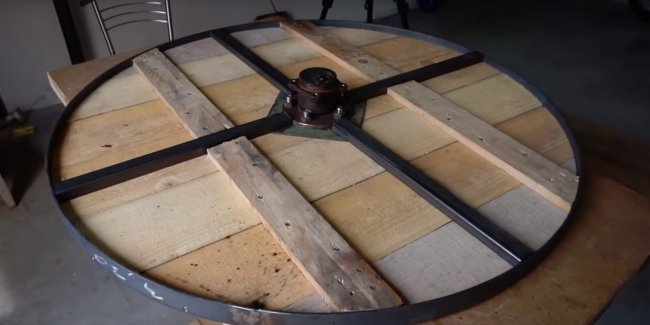

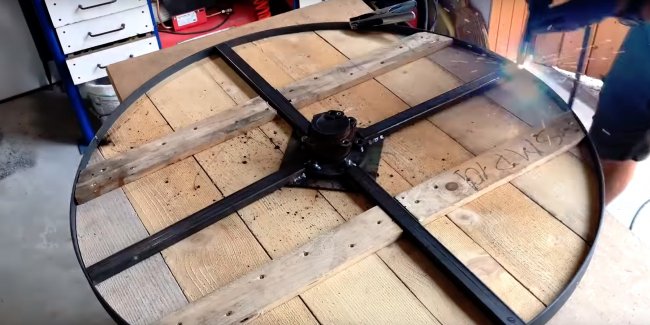

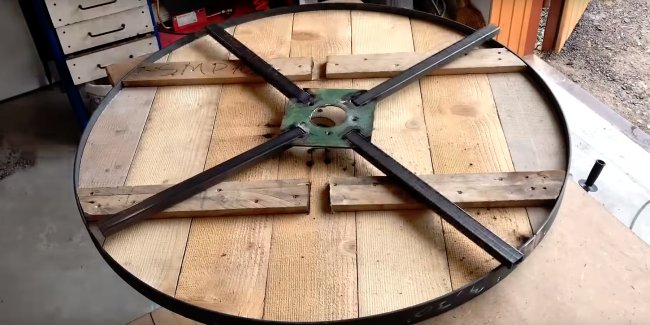

Затем автор укрепляет платформу используя профиль 20х30мм, который приваривает с одной стороны к металлическому ободу а с другой стороны к квадрату с вырезами. Автор сначала прихватывает профиль к квадрату. Затем ему приходится снять квадрат, для того чтобы приварить профиль с обратной стороны. И только после этого вновь собирает конструкцию и приваривает к металлическому ободу.

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

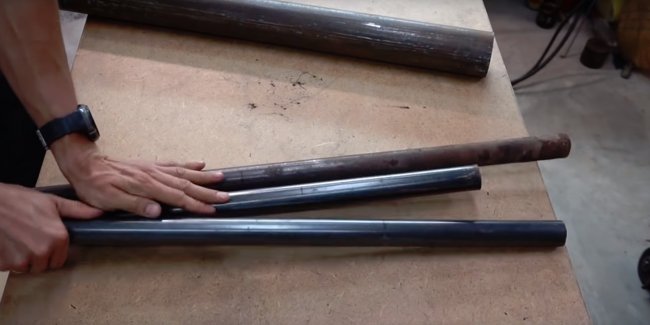

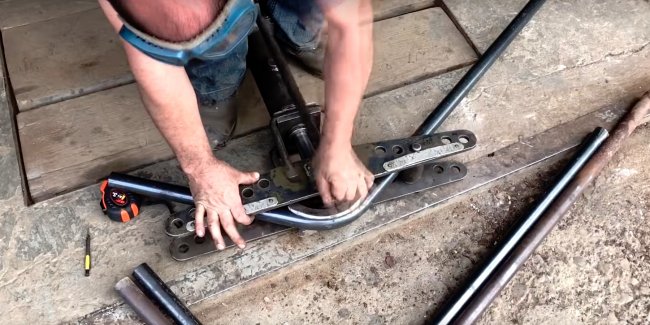

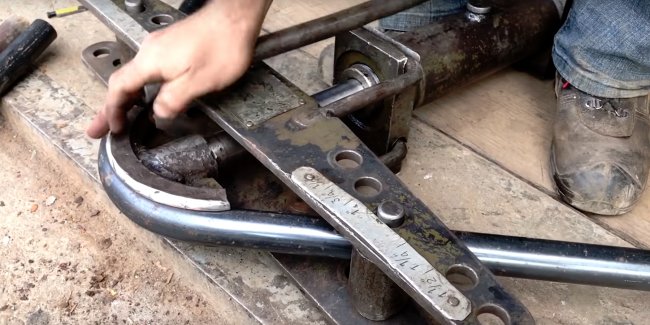

Для поручней автор будет использовать трубу с дюймовым диаметром, он берет три отрезка по 1,2м. Эти трубы нужно согнуть под углом 90 градусов. Так как у автора это сделать нечем, ему приходится обратиться к специалистам за помощью.В крайнем случаи трубы можно просто разрезать и сварить под нужным углом. Длинна согнутых труб должна соответствовать длине центральной трубы. Автор будет использовать центральную трубу диаметром 70мм и длинной 750мм.

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

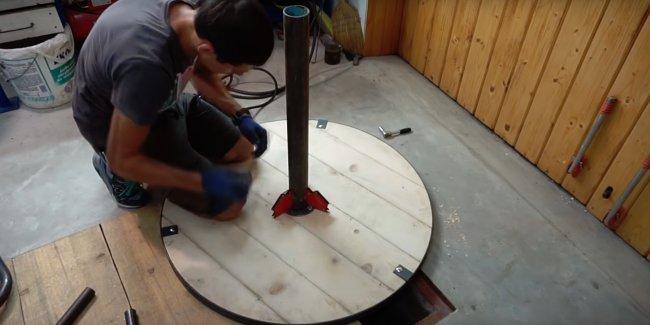

Автор устанавливает трубу на металлический пятак, выравнивает, и приваривает.

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

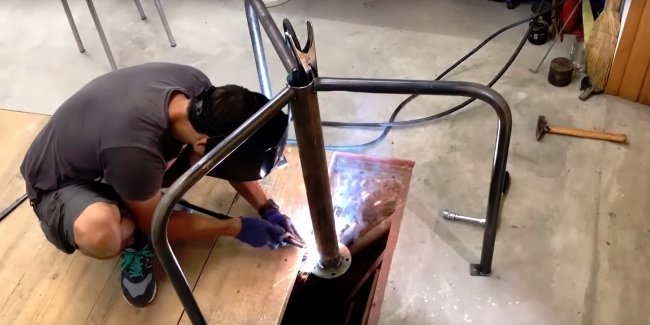

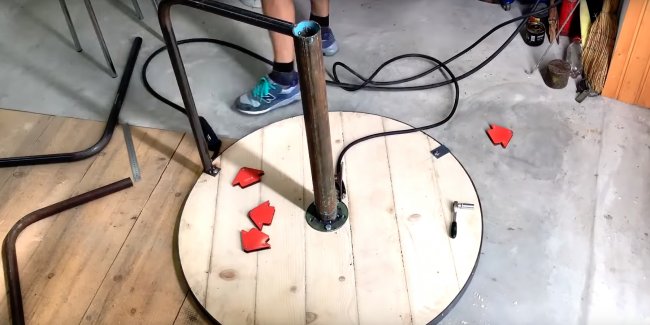

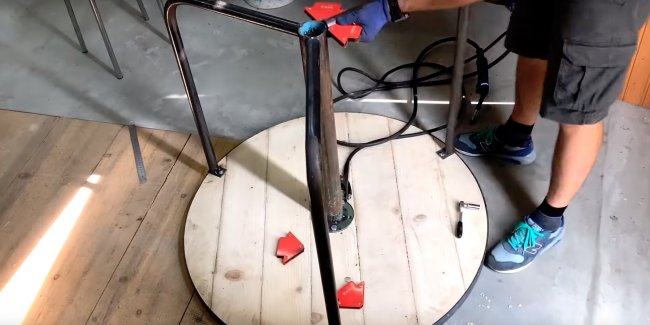

Когда центральная труба приварена к ней можно крепить трубы поручни. Автор прихватывает трубы. На торцах труб прихватывает металлические пятачки с высверленными отверстиями.

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

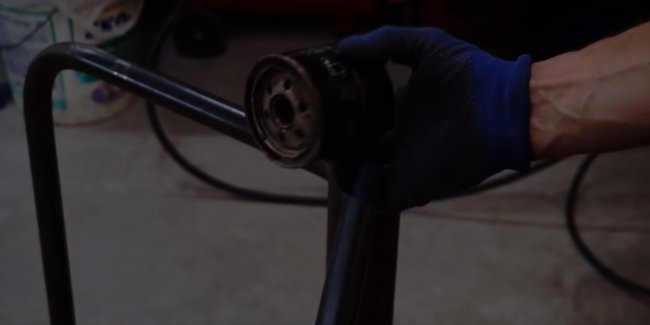

Чтобы избежать повреждения настила от сварочных работ, автор снимает металлическую конструкцию и обваривает ее. В верхней части толстой трубы осталось незакрытое отверстие, автор решил его устранить, приварив автомобильный масляный фильтр.

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

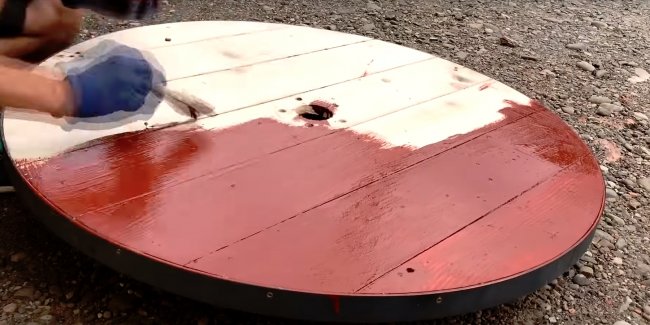

Пользуясь тем что поручни сняты, мастер покрывает платформу двумя слоями краски.

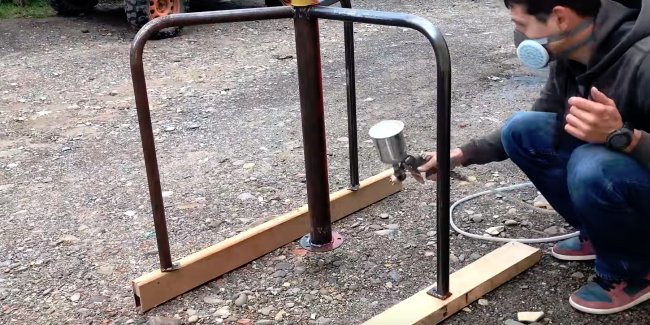

Также автор окрашивает и перила.

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

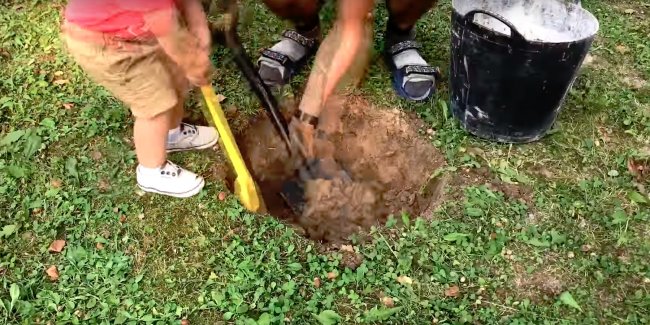

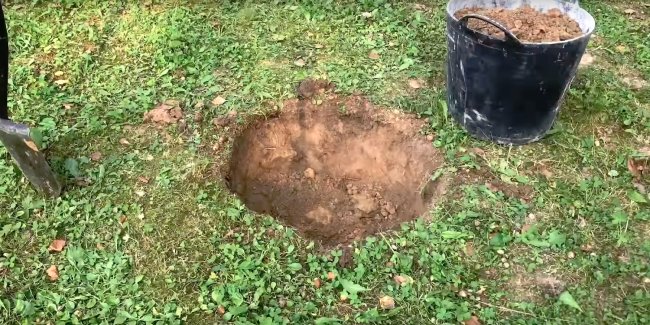

Пока краска на изделии сохнет, автор с помощником выкапывают яму.

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

Для надежности автор забивает несколько кусков арматуры в дно ямы.

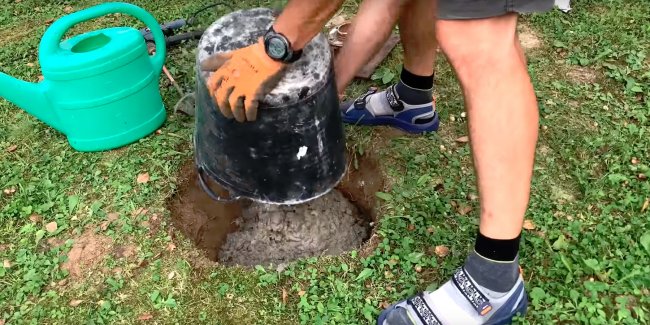

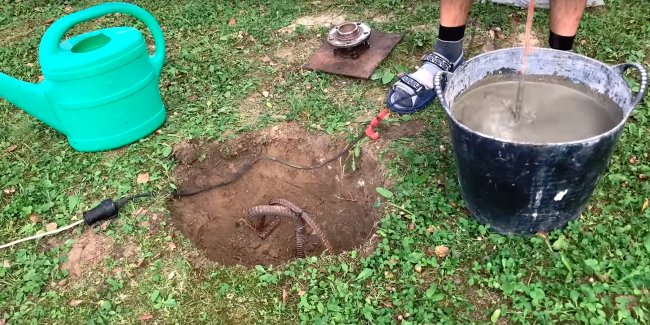

Затем автор делает цементно-песчаную смесь в которую добавляет гравий и заливает в выкопанную яму. Всего у автора ушло три ведра смеси.

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

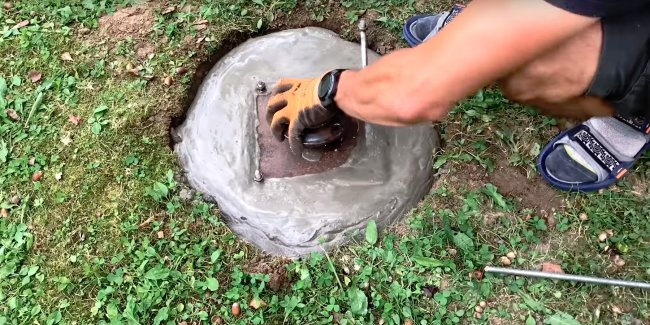

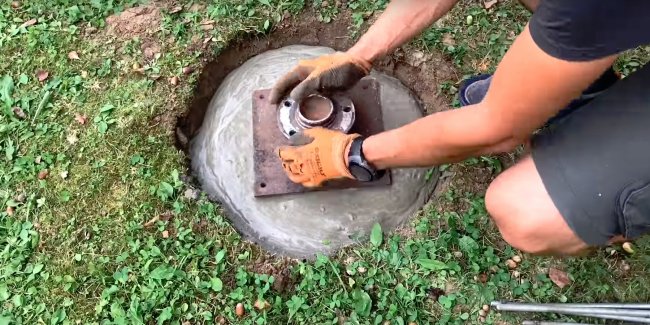

Теперь можно монтировать ступицу. Для этого автор прикрутил к ее задней стороне 8мм квадрат-платформу. По краям квадрата автор сделал отверстия, в которые при монтаже в бетон, вставляет шпильки с резьбой М10 с накрученными на краях гайками, для более надежного крепления.

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

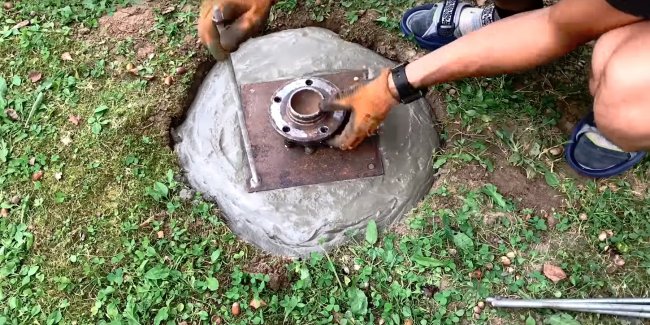

Плоскость ступицы выравнивает по уровню.

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

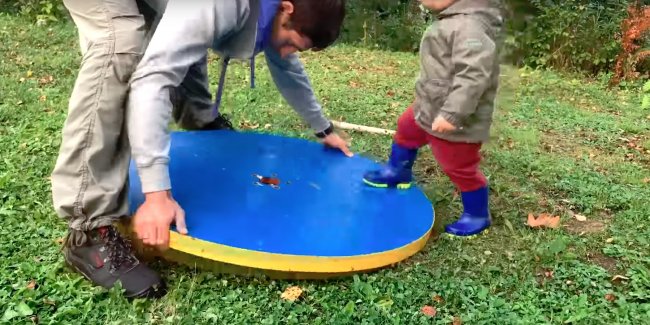

После того как бетон застыл можно собирать все составляющие компоненты карусели. Для этого автор снова использует детский труд.

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

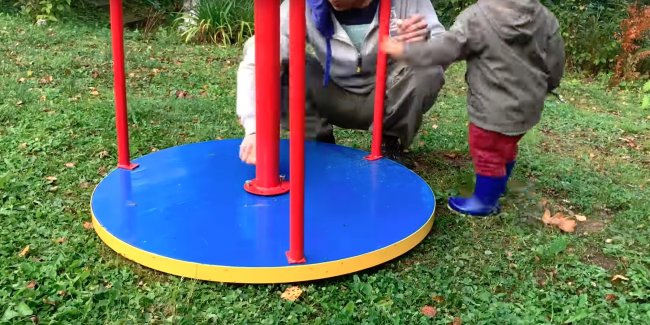

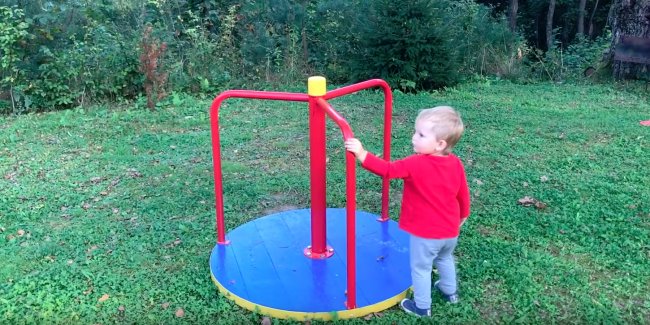

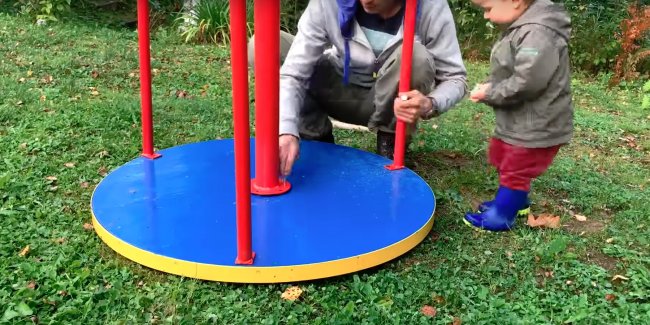

Вот и все можно вытирать пот со лба и приглашать проверяющую комиссию.

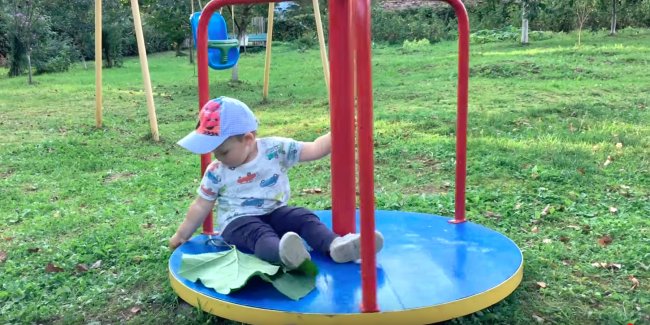

Комиссия судя по фото осталась довольна.

На этом я с вами прощаюсь, спасибо за внимание.
Почаще делайте своих детей счастливыми.

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

Карусель из ступицы карусель своими урками

Взято: Тут
