Самодельный мопед из бензопилы Урал 2Т ( 68 фото + 7 видео )


1Самодельный мопед из бензопилы Урал 2Т самоделкин

Привет всем любителям самодельной техники! В этой статье я хочу поделиться своим опытом создания мопеда из бензопилы Урал Электрон 2Т с ноля. Для того чтобы самому сделать мопед, сначала я собрал все необходимые детали и комплектующие- колёса, двигатель, трубы для рамы, и прочие комплектующие о которых вы узнаете позже. Данная статья не является 100%- ной инструкцией по изготовлению мопеда, и тем более не нужно всё повторять за мной! Моя статья - это алгоритм действий следуя котором вам удастся собрать свой первый мопед.

Материалы и комплектующие

Двигатель от бензопилы Урал 2Т с редуктором
Колёса можно взять от садовой тачки диаметром 265-300 мм по наруже, но с хорошей мото-резиной
Труба шовная-водопроводная длина 7,5 метра
Тормозной диск с супортом от горного велосипеда
Приводная цепь с звёздами 13 и 41 зуб от мопеда или мотоцикла
Топливный бак от бензопилы Урал 2Т
Тросики с кожухами для газа и тормоза длиной 1,5 метра
Ручки тормозов от горного велосипеда- 2 шт.
Фанера 10 мм, поролон и дермантин для сидушки
Стойки амортизаторов от Таврии 2 шт.
Пружины для передней вилки
Ось переднего колеса
Ось заднего колеса

Инструменты и расходники

Сварочный аппарат
Болгарка
Набор свёрл
Набор метчиков
Дрель


Шаг первый: делаем вилку

После того как все детали были собраны, можно приступать к изготовлению мопеда. А начну я его делать не совсем по стандартной схеме, как это обычно принято, и начну с изготовления передней вилки, а не рамы. Начал именно с вилки потому, что раму уже буду подгонять под высоту вилки. Для изготовления вилки я взял две стойки амортизаторов от автомобиля Таврия.

2Самодельный мопед из бензопилы Урал 2Т самоделкин

Вот все детали которые нам понадобятся для вилки. В двух пластинах толщина 3 мм делаем на одинаковом расстоянии отверстия под диаметр штока стойки амортизатора, в верхней пластине отверстия меньшего диаметра, в нижней- большего. По средине пластин делаем отверстие через которое будет проходить шток соединяющий вилку с рамой. Не буду указывать точные размеры отверстий которые сверлил в пластинах потому, что у вас они могут быть совершенно другие.

Для того, чтобы ровно приварить держатели оси колеса, нужно продеть ось через сами держатели и втулку колеса.

Загрузка...
3Самодельный мопед из бензопилы Урал 2Т самоделкин

4Самодельный мопед из бензопилы Урал 2Т самоделкин

5Самодельный мопед из бензопилы Урал 2Т самоделкин

6Самодельный мопед из бензопилы Урал 2Т самоделкин

Потом нужно соединить планкой штоки сверху и зафиксировать их накрутив гайки.

7Самодельный мопед из бензопилы Урал 2Т самоделкин

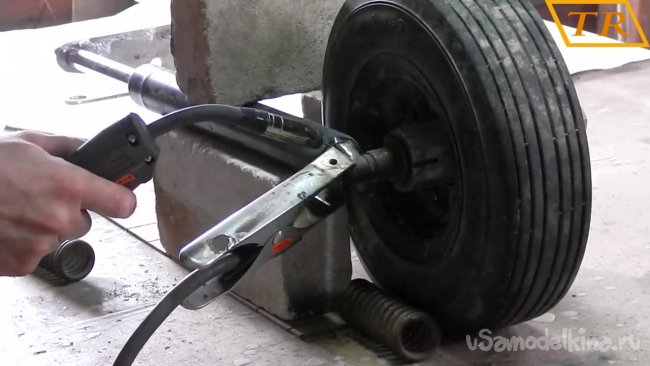

Далее выставляю вилку на кирпичах для удобства и проверяю параллельно ли стоит колесо относительно вилке. Если все выставлено правильно- приступаю к сварке деталей.

8Самодельный мопед из бензопилы Урал 2Т самоделкин

9Самодельный мопед из бензопилы Урал 2Т самоделкин

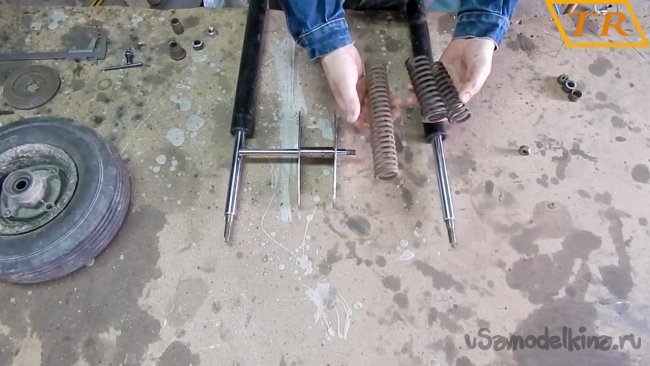

В качестве амортизатора я использую пружину. Нашёл подходящую пружину на приёмке металлолома и разрезал её на два куска нужной длины.

10Самодельный мопед из бензопилы Урал 2Т самоделкин

11Самодельный мопед из бензопилы Урал 2Т самоделкин

12Самодельный мопед из бензопилы Урал 2Т самоделкин

Теперь собираем на вилку оставшиеся детали сверху с пружинами и пластинами, и накручиваем гайки на штоки.

13Самодельный мопед из бензопилы Урал 2Т самоделкин

Для того, чтобы вилка имела большую жёсткость и колесо не виляло в стороны, я соединяю стойки между собой перемычкой сделанной из профильной трубы 30 Х 50 мм.

14Самодельный мопед из бензопилы Урал 2Т самоделкин

Далее все соединения с перемычкой обвариваем со всех сторон.

15Самодельный мопед из бензопилы Урал 2Т самоделкин

16Самодельный мопед из бензопилы Урал 2Т самоделкин

Ну вот- вилка готова!


Шаг второй: делаем раму

Раму конечно лучше всего делать на стапеле, но поскольку мы делаем мопед в домашних условиях, то вместо стапеля будем использовать любую ровную поверхность. Для рамы я купил обыкновенную водопроводную трубу 1/2 дюйма, либо 21,3 мм длиной 7,5 метра. Два куска трубы по 1,5 метра сгибаем в одном месте под углом 130° так, чтобы они были абсолютно одинаковыми, при этом один кусок трубы до сгиба длинной 90 см, другой- 60 см.

17Самодельный мопед из бензопилы Урал 2Т самоделкин

18Самодельный мопед из бензопилы Урал 2Т самоделкин

Теперь соединяем верхушки труб и прихватываем сваркой.

19Самодельный мопед из бензопилы Урал 2Т самоделкин

20Самодельный мопед из бензопилы Урал 2Т самоделкин

Дальше раму я ставлю на нужную высоту от поверхности, и примеряю вилку, чтобы понять подойдёт ли высота рамы или её нужно опустить ниже.

21Самодельный мопед из бензопилы Урал 2Т самоделкин

Примерка вилки показала, что раму нужно немного подрезать по высоте. Срезаем лишнее и снова прихватываем.

22Самодельный мопед из бензопилы Урал 2Т самоделкин

Теперь вилка становится на свое место и можно продолжать дальше.

23Самодельный мопед из бензопилы Урал 2Т самоделкин

Заднее колесо у меня от какого-то самолёта или вертолёта,точно не знаю, диаметром 300 мм по- наружи, с осью и креплением оси. Не обязательно искать такое колесо, похожее по размерам можно подобрать от садовой тачки. Диск колеса алюминиевый и очень толстый, так что я смог к нему сразу прикрутить приводную звезду на 41 зуб.

24Самодельный мопед из бензопилы Урал 2Т самоделкин

25Самодельный мопед из бензопилы Урал 2Т самоделкин

26Самодельный мопед из бензопилы Урал 2Т самоделкин

Теперь ставим на раму двигатель, выставляем колесо и привариваем его крепление к раме с одной стороны.

27Самодельный мопед из бензопилы Урал 2Т самоделкин

28Самодельный мопед из бензопилы Урал 2Т самоделкин

Теперь с другой стороны проверяем параллельность звезды и рамы и привариваем крепление оси к раме.

29Самодельный мопед из бензопилы Урал 2Т самоделкин

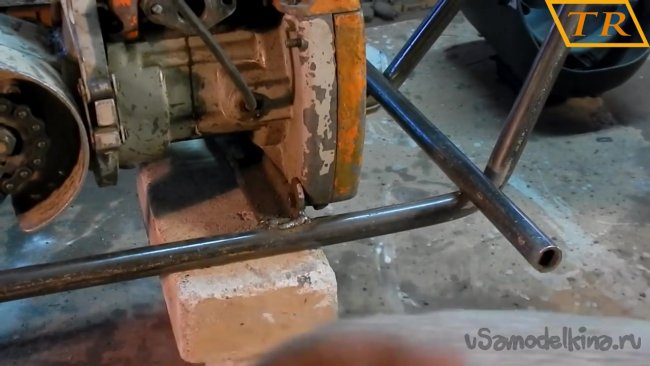

Двигатель крепится к раме тремя точками. Спереди двигатель крепится к нижним винтам обдувочного кожуха к уголку 30Х30 мм, а сзади- уголком к редуктору на место упорной гребёнки. Теперь натягиваем цепь на звездочки, выставляем на нужном расстоянии двигатель от задней оси, и привариваем переднее крепление двигателя к раме.

30Самодельный мопед из бензопилы Урал 2Т самоделкин

Дальше привариваем кусок уголка поперёк рамы, и варим к ней крепление редуктора.

31Самодельный мопед из бензопилы Урал 2Т самоделкин

32Самодельный мопед из бензопилы Урал 2Т самоделкин

Теперь берём кусок трубы длинной 135 см и сгибаем её под углом 115°, с длиной трубы до сгиба 80 и 55 см в разные стороны.Подготовленные трубы привариваем по обе стороны рамы. Также для усиления рамы, в верхней части сзади привариваю поперёк кусок трубы.

33Самодельный мопед из бензопилы Урал 2Т самоделкин

34Самодельный мопед из бензопилы Урал 2Т самоделкин

35Самодельный мопед из бензопилы Урал 2Т самоделкин

Спереди возле двигателя привариваю подножку из куска трубы так, чтобы с обеих сторон рамы выступало по 12 см .

36Самодельный мопед из бензопилы Урал 2Т самоделкин

37Самодельный мопед из бензопилы Урал 2Т самоделкин

Остается приварить крепление через которое будет соединятся передняя вилка, и основная часть рамы уже готовая.

38Самодельный мопед из бензопилы Урал 2Т самоделкин

39Самодельный мопед из бензопилы Урал 2Т самоделкин

40Самодельный мопед из бензопилы Урал 2Т самоделкин


Шаг третий: крепление бака

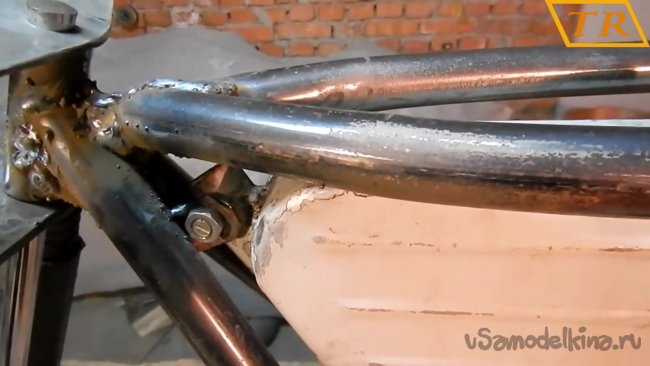

Бак я взял от той же бензопилы Урал. Отрезал бак от руля и прикрутил его на болты к кускам метала которые буду варить к раме.

41Самодельный мопед из бензопилы Урал 2Т самоделкин

42Самодельный мопед из бензопилы Урал 2Т самоделкин

Привариваю крепления бака к раме спереди, и кусок полосы между трубами рамы сзади.

43Самодельный мопед из бензопилы Урал 2Т самоделкин

44Самодельный мопед из бензопилы Урал 2Т самоделкин

Теперь привариваю к полосе заднее крепление бачка и обвариваю все швы.

45Самодельный мопед из бензопилы Урал 2Т самоделкин

46Самодельный мопед из бензопилы Урал 2Т самоделкин

47Самодельный мопед из бензопилы Урал 2Т самоделкин

Шаг четвёртый: делаем тормоза

Сначала я сделал первый вариант тормозов, очень простой, дешёвый и как показали испытания совсем не эффективные. Тормоза были очень слабенькие и я их сразу переделал.


Поэтому сразу предлагаю вам лучший вариант тормозов для повторения. Я купил недорогой набор тормозов от горного велосипеда- супорт и сам диск. Также взял пару тросиков с кожухами и пару тормозных ручек для руля.

48Самодельный мопед из бензопилы Урал 2Т самоделкин

49Самодельный мопед из бензопилы Урал 2Т самоделкин

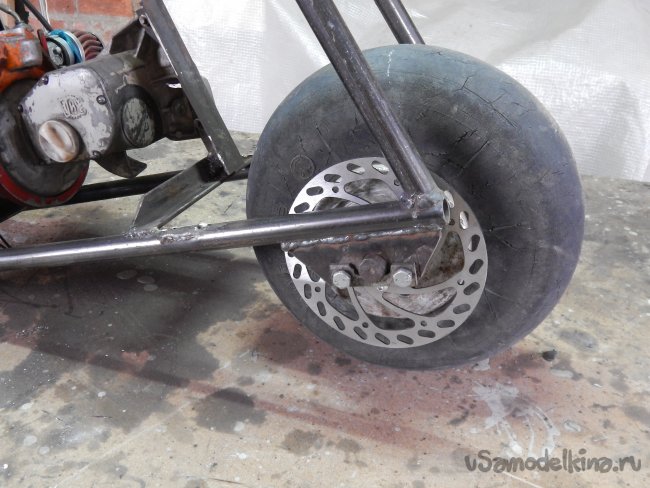

Для того, чтобы прикрепить тормозной диск к колесу я разметил диск колеса по отверстиям тормозного диска и нарезал резьбу под болты которые идут в комплекте с диском. Выставил тормозной диск и закрутил все болты.

50Самодельный мопед из бензопилы Урал 2Т самоделкин

51Самодельный мопед из бензопилы Урал 2Т самоделкин

52Самодельный мопед из бензопилы Урал 2Т самоделкин

53Самодельный мопед из бензопилы Урал 2Т самоделкин

Дальше ставлю колесо на раму. Потом надеваю супорт на тормозной диск фиксирую его нажав тормоза- это легко сделать с помощью куска проволоки вместо тросика.

54Самодельный мопед из бензопилы Урал 2Т самоделкин

55Самодельный мопед из бензопилы Урал 2Т самоделкин

На крепёжные болты супорта я сразу накрутил гайки которые теперь привариваю к раме.

56Самодельный мопед из бензопилы Урал 2Т самоделкин

57Самодельный мопед из бензопилы Урал 2Т самоделкин

58Самодельный мопед из бензопилы Урал 2Т самоделкин

Теперь можно зафиксировать супорт болтами на раме и установить тросик.

59Самодельный мопед из бензопилы Урал 2Т самоделкин

60Самодельный мопед из бензопилы Урал 2Т самоделкин


Шаг пятый: сидушка и руль

Большая часть работы сделана и теперь можно приступать к изготовлению сидушки, и её основание, которое будет крепиться к раме, я сделал из фанеры толщиной 10 мм. В фанере просверлил отверстия для того, чтобы поролон легко сдавливался когда на сидушку садишься, после чего отдал на перетяжку.

61Самодельный мопед из бензопилы Урал 2Т самоделкин

62Самодельный мопед из бензопилы Урал 2Т самоделкин

Сидушка обтянута чёрным кожзамом.

63Самодельный мопед из бензопилы Урал 2Т самоделкин

64Самодельный мопед из бензопилы Урал 2Т самоделкин

С рулём я не стал сильно заморачиваться, и выгнул его из той же водопроводной трубы, из которой сделана рама.

65Самодельный мопед из бензопилы Урал 2Т самоделкин

66Самодельный мопед из бензопилы Урал 2Т самоделкин

67Самодельный мопед из бензопилы Урал 2Т самоделкин

Шаг шестой: подключение газа и тормоза

Для того чтобы на руле подключить трос газа и тормоза я поставил две тормозные ручки от горного велосипеда. Теперь тросик тормоза просто подключался к ручке, и приводился в движение обычным способом. Для подключения тросика газа я не стал покупать привычную ручку газа, а использовал тормозную ручку. Теперь газ срабатывает когда жмёшь на ручку тормоза справа руля. Немножко не привычное решение, но достаточно удобное и функциональное.

68Самодельный мопед из бензопилы Урал 2Т самоделкин

Заключительный этап

К сожалению я не покрасил раму мопеда, поскольку ставил на эту раму двигатель от бензопилы Дружба-4, для сравнения с Уралом, а крепление двигателя к раме пришлось менять и переваривать. Но тот кто захочет повторить данную конструкцию сам подберёт цвет для рамы на своё усмотрение. Мопед получился довольно компактный. Максимальная скорость 55 км/ч. Если в конструкции что-то не ясно- спрашивайте, и я с радостью отвечу на все вопросы. Ну и в заключение хочу вам посоветовать посмотреть видео, как мопед едет.





Цитата:
Все, о чем вы мечтаете, находится по другую сторону страха.
